002440821

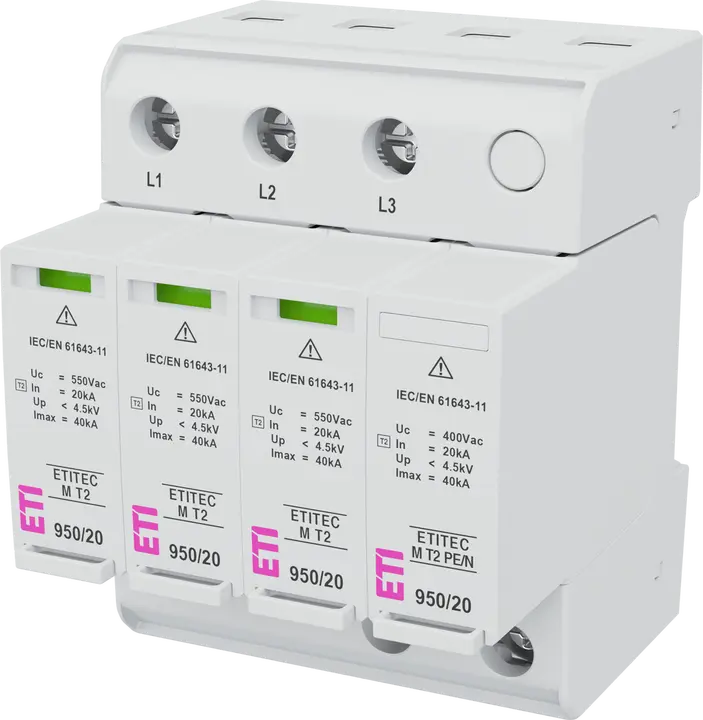

ETITEC M T2 950/20 4Y RC Odvodnik prenapona
- ETI kod:
- 002440821
- Funkcija:
- SPD
- Tip prenaponskog odvodnika:
- T2
- Maks. trajni radni napon AC Uc:
- 950 V
- In (8/20):
- 20 kA
- Imax(8/20):
- 40 kA
- Tip struje:
- AC
- Nazivni AC napon:
- 800 V
- Up - Zaštitna naponska razina:
- 4,5 kV
- Daljinska signalizacija:
- ✓
- Struja curenja:
- ✓
- Sistem uzemljenja:
- IT
- Broj modula:
- 4
- Instalacija:
- Zaštita kuće i stanova
- Dubina ugradnje:
- 70 mm
- IP zaštita:
- IP20
- Primjenjena tehnologija:
- MOV
- Grupa kataloga 1:
- ETITEC M AC
6 Dokumenti
21 Logistika
Proizvod
- Težina
- 0,56 kg
- Net width
- 72 mm
- Net height
- 105,6 mm
- Net depth
- 96,2 mm
- Stock unit of measure
- pcs
Osnovno pakiranje
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895985150
- Basic packaging weight
- 0,804 kg
- Basic Packaging Dimensions Height
- 102 mm
- Basic Packaging Dimensions Width
- 82 mm
- Basic Packaging Dimensions Depth
- 110 mm
- Basic packaging volume
- 0,92 dm³
Transportno pakiranje
- Transport packaging quantity
- 4 pcs
- EAN code for a transport packaging
- 3838895985167
- Transport packaging weight
- 3,297 kg
- Transport Packaging Dimensions Height
- 109 mm
- Transport Packaging Dimensions Width
- 352 mm
- Transport Packaging Dimensions Depth
- 115 mm
- Transport packaging volume
- 4,412 dm³
- Pallet quantity
- 848 pcs
- Customs tariff
- 85363090
16 ETIM
- Max. conductor cross section flexible (fine-strand)
- 25 mm²
- Max. discharge surge current (8/20)
- 40 kA
- Number of conductors (without earthing)
- 4
- Nominal voltage AC
- 800 V
- Max. conductor cross section solid (solid, stranded)
- 35 mm²
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail (top hat rail) 35 mm
- Construction size
- 4 modular spacing
- Short-circuit breaking capacity (Isccr)
- 25 kA
- Voltage protection level
- 4,5 kV
- Signalling at the device
- Optical
- System configuration IT
- ✓
- Category type 2
- ✓
- Max. continuous voltage AC
- 950 V
- With remote signalling contact
- ✓
- Nominal discharge surge current (8/20)
- 20 kA
ETIM klasifikacija – verzija 9.0
