002440811

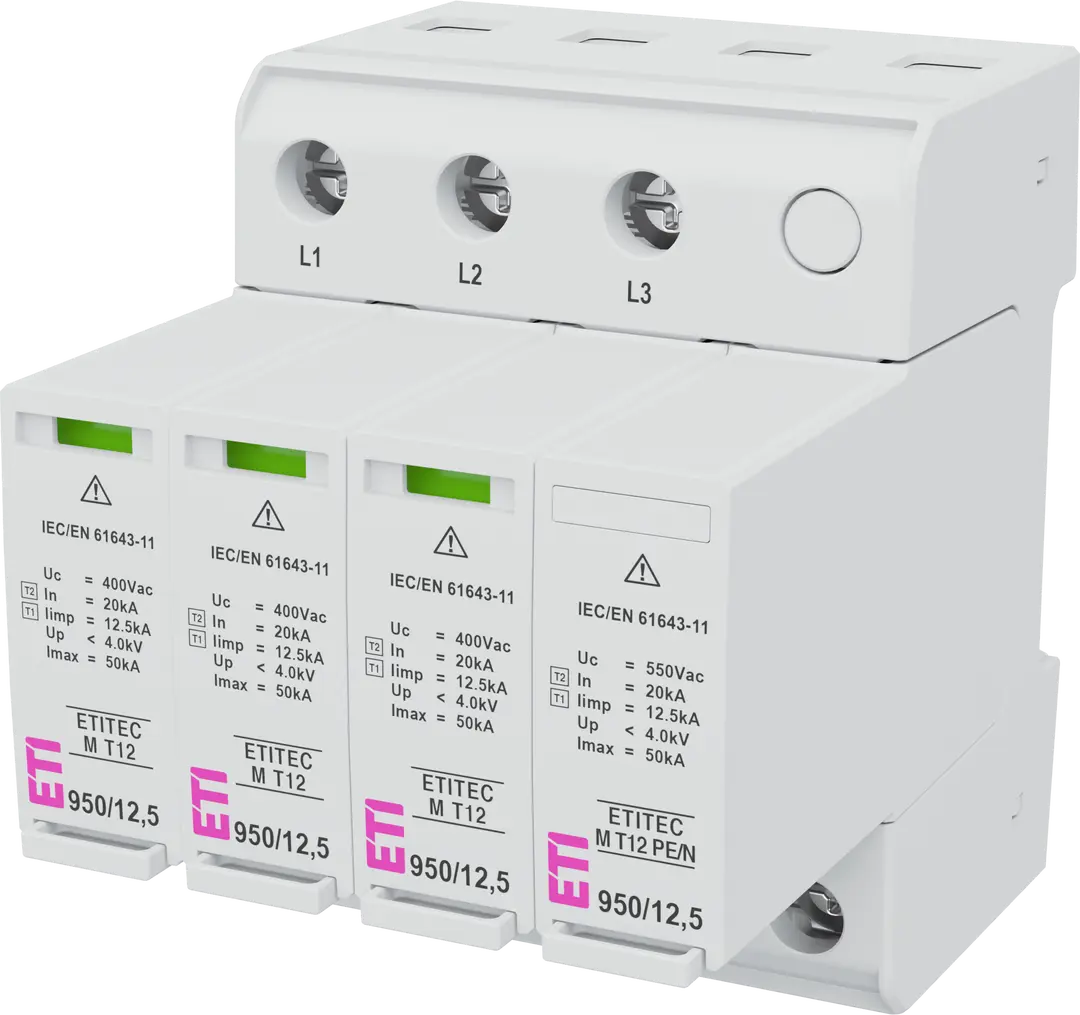

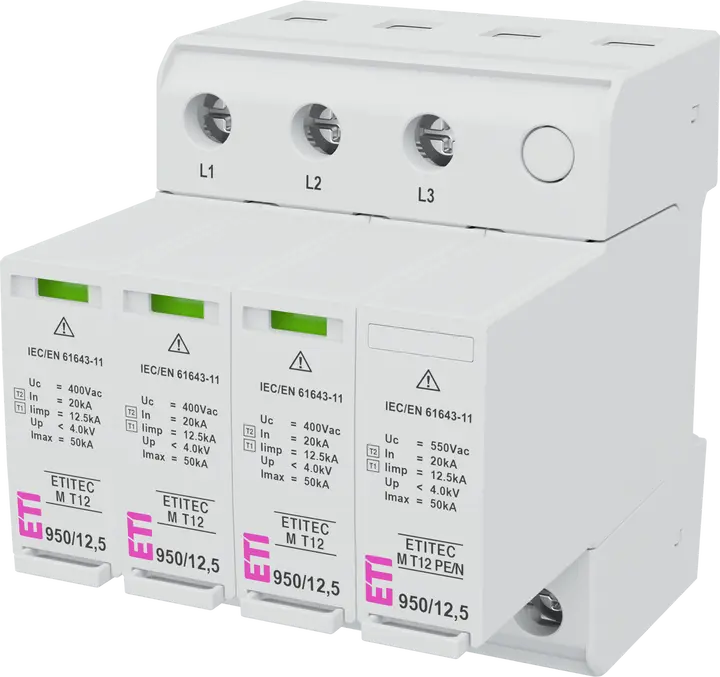

ETITEC M T12 950/12,5 4Y RC Odvodnik prenapona
- ETI kod:
- 002440811
- Funkcija:
- SPD
- Tip prenaponskog odvodnika:
- T1, T2
- Maks. trajni radni napon AC Uc:
- 950 V
- Maksimalna odvodna struja (10/350) Iimp:
- 12,5 kA
- In (8/20):
- 20 kA
- Imax(8/20):
- 50 kA
- Tip struje:
- AC
- Nazivni AC napon:
- 800 V
- Up - Zaštitna naponska razina:
- 4 kV
- Maks. predosigurač za zaštitu od kratkog spoja:
- 160 A
- Daljinska signalizacija:
- ✓
- Struja curenja:
- ✓
- Sistem uzemljenja:
- IT
- Broj modula:
- 4
- Instalacija:
- PV inverters protection on the AC side
- Dubina ugradnje:
- 86 mm
- IP zaštita:
- IP20
- Primjenjena tehnologija:
- MOV
- Grupa kataloga 1:
- ETITEC M AC
6 Dokumenti
21 Logistika
Proizvod
- Težina
- 0,78 kg
- Net width
- 72 mm
- Net height
- 105,6 mm
- Net depth
- 96,2 mm
- Stock unit of measure
- pcs
Osnovno pakiranje
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895985075
- Basic packaging weight
- 0,82 kg
- Basic Packaging Dimensions Height
- 102 mm
- Basic Packaging Dimensions Width
- 82 mm
- Basic Packaging Dimensions Depth
- 110 mm
- Basic packaging volume
- 0,92 dm³
Transportno pakiranje
- Transport packaging quantity
- 4 pcs
- EAN code for a transport packaging
- 3838895985082
- Transport packaging weight
- 3,361 kg
- Transport Packaging Dimensions Height
- 109 mm
- Transport Packaging Dimensions Width
- 352 mm
- Transport Packaging Dimensions Depth
- 115 mm
- Transport packaging volume
- 4,412 dm³
- Pallet quantity
- 832 pcs
- Customs tariff
- 85363090
15 ETIM
- Max. conductor cross section flexible (fine-strand)
- 25 mm²
- Remote signalling
- ✓
- Nominal voltage AC
- 800 V
- Max. conductor cross section solid (solid, stranded)
- 35 mm²
- Test class
- Type 1 + 2
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail (top hat rail) 35 mm
- Construction size
- 4 modular spacing
- Lightning impulse current (10/350 µs)
- 12,5 kA
- Specific energy (W/R)
- 39 kJ/Ohm
- Voltage protection level
- 4 kV
- Number of poles
- 2
- Signalling at the device
- Optical
- Max. continuous voltage AC
- 950 V
- System configuration DC
- ✓
ETIM klasifikacija – verzija 9.0
