004132019

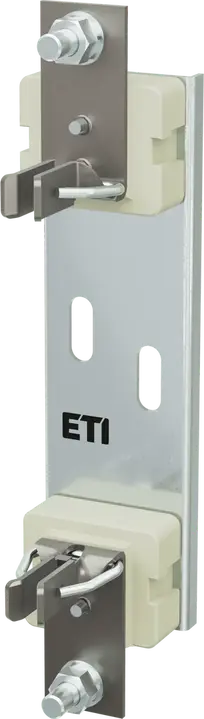

PK 2XL M10-M10 1500V 1p Osnova rastalnog uloška
- ETI kod:
- 004132019
- UL certifikat:
- E356295
- IP zaštita:
- IP00
- Opis tipa:
- PK
- Veličina:
- NH2XL
- Broj polova:
- 1
- Nazivna struja:
- 400 A
- Nazivni AC napon:
- 1500 V
- Nazivni DC napon:
- 1500 V
- AC Prekidna moć:
- 200 kA
- Tip montaže:
- Montaža na montažnu ploču
- Prenaponska kategorija:
- III
- Standardi:
- IEC 60269, UL 4248-1, UL 4248-19
- Temperatura okoline:
- -25/55 °C
- Nazivna termička struja s osiguračima:
- 400 A
- Nazivna termička struja s kratkospojnicima:
- 500 A
- Maks. Dozvoljena disipacija snage po osiguraču:
- 45 W
- Nazivni način rada:
- Bez prekida
- Stupanj zagađenosti:
- 3
- Nazivna frekvencija:
- 40/60 Hz
6 Dokumenti
21 Logistika
Proizvod
- Težina
- 921 g
- Net width
- 65 mm
- Net height
- 285 mm
- Net depth
- 89,3 mm
- Stock unit of measure
- pcs
Osnovno pakiranje
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895654834
- Basic packaging weight
- 0,987 kg
- Basic Packaging Dimensions Height
- 0,083 m
- Basic Packaging Dimensions Width
- 0,097 m
- Basic Packaging Dimensions Depth
- 0,327 m
- Basic packaging volume
- 0,003 m³
Transportno pakiranje
- Transport packaging quantity
- 8 pcs
- EAN code for a transport packaging
- 3838895654841
- Transport packaging weight
- 8,448 kg
- Transport Packaging Dimensions Height
- 0,215 m
- Transport Packaging Dimensions Width
- 0,368 m
- Transport Packaging Dimensions Depth
- 0,368 m
- Transport packaging volume
- 0,029 m³
- Pallet quantity
- 144 pcs
- Customs tariff
- 85389099
5 ETIM
- Mounting method
- Screw-on
- Construction size
- Other
- Number of poles
- 1
- Connection type
- Screwed terminal
- Rated current
- 400 A
ETIM klasifikacija – verzija 9.0
1 Dijagrami
1 Softver i upravljački programi
Softver se pruža kakav jest, bez ikakvih jamstava ili garancija. Autor nije obvezan pružati podršku, servis, ispravke ili nadogradnje besplatnih softverskih programa ili upravljačkih programa.
30 Oznake
004132019Osnova rastalnog uloškaPK 2XL M10-M10 1500V 1pGreen protectPostolja osiguračaPK XLPK XLPK XLSize 2MeđunarodniOsigurači NHFuse bases NH DCVeličina: NH2XLMaks. Dozvoljena disipacija snage po osiguraču: 45 WStupanj zagađenosti: 3Nazivni način rada: Bez prekidaAC Prekidna moć: 200 kAOpis tipa: PKNazivna termička struja s kratkospojnicima: 500 ABroj polova: 1Temperatura okoline: -25 °C/55 °CNazivni AC napon: 1500 V/1500 VTip montaže: Montaža na montažnu pločuStandardi: IEC 60269, UL 4248-1, UL 4248-19Nazivna termička struja s osiguračima: 400 ANazivni DC napon: 1500 V/1500 VPrenaponska kategorija: IIINazivna struja: 400 A/400 ANazivna frekvencija: 40 Hz/60 HzOsnova rastalnog uloška
