001108123

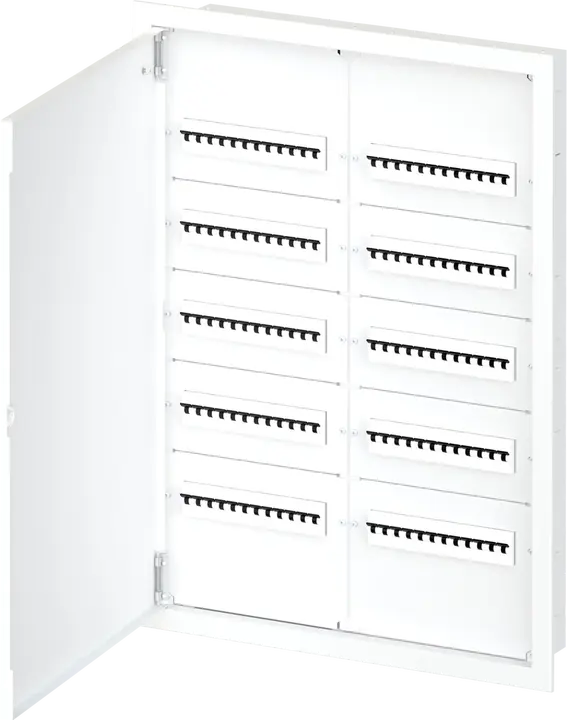

MBF24-5 Razdjelnik
- ETI kod:
- 001108123
- Grupa kataloga 1:
- Metal Distribution Board DIDO MB
- Klasa zaštite:
- I
- Nazivna struja:
- 63 A
- Nazivni AC napon:
- 400 V
- Nazivni DC napon:
- 400 V
- IP zaštita:
- IP30
- Tip montaže:
- Uzidna montaža
- Broj modula (ukupno/po redu):
- 120/12
- Veličina okvira (broj redova):
- 5
- Osnova kućišta (materijal, boja):
- Metalna, Bijela
- Vrata (materijal, boja):
- Metalna, Bijela
- Broj PE/N terminala (priključaka):
- 4/10
11 Logistika
Proizvod
- Težina
- 18,7 kg
- Stock unit of measure
- pcs
Transportno pakiranje
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838400128119
- Transport packaging weight
- 19,5 kg
- Transport Packaging Dimensions Height
- 130 mm
- Transport Packaging Dimensions Width
- 867 mm
- Transport Packaging Dimensions Depth
- 639 mm
- Transport packaging volume
- 72,022 dm³
- Pallet quantity
- 10 pcs
- Customs tariff
- 85381000
20 ETIM
- Built-in depth
- 118 mm
- Width
- 649 mm
- DIN-rail
- ✓
- Type of covering
- Door
- Neutral terminal block
- ✓
- Degree of protection (IP)
- IP30
- Mounting method
- Flush-mounted
- Earthing terminal block
- ✓
- UV resistant
- ✓
- Built-in height
- 817 mm
- Number of rows
- 5
- Housing material
- Steel
- Depth
- 121 mm
- Built-in width
- 590 mm
- Colour
- White
- Type of door
- Single
- Cover model
- Closed
- Height
- 877 mm
- Width in number of modular spacings
- 24
- RAL-number
- 9.003
ETIM klasifikacija – verzija 9.0
