Distributivni blokovi

Uvod

DIN razvodni blokovi EDB pružaju sigurno i organizirano rješenje za povezivanje i distribuciju električne energije u niskonaponskim primjenama. Ovi blokovi su dizajnirani za montažu na standardne DIN šine, osiguravajući kompatibilnost s različitim električnim kućištima i panelima. Odlikuju se robusnom konstrukcijom i nude brojne prednosti za učinkovitu i pouzdanu distribuciju energije.

pročitaj više

Slika EDB-207

EDB-207

Naziv klase: Razdjelni blok
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 125 A
Nazivni AC napon: 400 V
Nazivni DC napon: 400 V
Nazivni izolacijski napon: 500 V
Nazivna prekidna moć: 20 kA
Broj priključaka: 2x7
Visina: 50 mm
Širina: 65 mm
Dubina: 42 mm
Nazivni poprečni presjek: 1.5-16 mm²
Materijal tijela: PA
Stezni materijal: MO-57
Radna temperatura: -30-85 °C

Slika EDB-211

EDB-211

Naziv klase: Razdjelni blok
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 125 A
Nazivni AC napon: 400 V
Nazivni DC napon: 400 V
Nazivni izolacijski napon: 500 V
Nazivna prekidna moć: 20 kA
Broj priključaka: 2x11
Visina: 50 mm
Širina: 100 mm
Dubina: 42 mm
Nazivni poprečni presjek: 1.5-16 mm²
Materijal tijela: PA
Stezni materijal: MO-57
Radna temperatura: -30-85 °C

Slika EDB-215

EDB-215

Naziv klase: Razdjelni blok
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 125 A
Nazivni AC napon: 400 V
Nazivni DC napon: 400 V
Nazivni izolacijski napon: 500 V
Nazivna prekidna moć: 20 kA
Broj priključaka: 2x15
Visina: 50 mm
Širina: 133 mm
Dubina: 42 mm
Nazivni poprečni presjek: 1.5-16 mm²
Materijal tijela: PA
Stezni materijal: MO-57
Radna temperatura: -30-85 °C

Slika EDB-413-160A

EDB-413-160A

Naziv klase: Razdjelni blok
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 160 A
Nazivni AC napon: 400 V
Nazivni DC napon: 400 V
Nazivni izolacijski napon: 500 V
Nazivna prekidna moć: 20 kA
Broj priključaka: 4x13
Visina: 73 mm
Širina: 180 mm
Dubina: 138 mm
Nazivni poprečni presjek: 6-35 mm²
Materijal tijela: PA
Stezni materijal: MO-57
Radna temperatura: -30-85 °C

Slika EDB-4-200A-S

EDB-4-200A-S

Naziv klase: Razdjelni blok
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 200 A
Nazivni AC napon: 400 V
Nazivni DC napon: 400 V
Nazivni izolacijski napon: 500 V
Nazivna prekidna moć: 20 kA
Broj priključaka: 4x11
Visina: 122 mm
Širina: 273 mm
Dubina: 170 mm
Materijal tijela: PA
Radna temperatura: -30-110 °C

Slika EDB-4-250A-S

EDB-4-250A-S

Naziv klase: Razdjelni blok
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 250 A
Nazivni AC napon: 400 V
Nazivni DC napon: 400 V
Nazivni izolacijski napon: 500 V
Nazivna prekidna moć: 20 kA
Broj priključaka: 4x11
Visina: 122 mm
Širina: 273 mm
Dubina: 170 mm
Materijal tijela: PA
Radna temperatura: -30-110 °C

Slika EDB-4-400A-S

EDB-4-400A-S

Naziv klase: Razdjelni blok
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 400 A
Nazivni AC napon: 400 V
Nazivni DC napon: 400 V
Nazivni izolacijski napon: 500 V
Nazivna prekidna moć: 20 kA
Broj priključaka: 4x10
Visina: 122 mm
Širina: 273 mm
Dubina: 170 mm
Materijal tijela: PA
Radna temperatura: -30-110 °C

Slika EDB-407

EDB-407

Naziv klase: Razdjelni blok
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 125 A
Nazivni AC napon: 400 V
Nazivni DC napon: 400 V
Nazivni izolacijski napon: 500 V
Nazivna prekidna moć: 20 kA
Broj priključaka: 4x7
Visina: 50 mm
Širina: 65 mm
Dubina: 88 mm
Nazivni poprečni presjek: 1.5-16 mm²
Materijal tijela: PA
Stezni materijal: MO-57
Radna temperatura: -30-85 °C

Slika EDB-411

EDB-411

Naziv klase: Razdjelni blok
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 125 A
Nazivni AC napon: 400 V
Nazivni DC napon: 400 V
Nazivni izolacijski napon: 500 V
Nazivna prekidna moć: 20 kA
Broj priključaka: 4x11
Visina: 50 mm
Širina: 100 mm
Dubina: 88 mm
Nazivni poprečni presjek: 1.5-16 mm²
Materijal tijela: PA
Stezni materijal: MO-57
Radna temperatura: -30-85 °C

Slika EDB-415

EDB-415

Naziv klase: Razdjelni blok
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 125 A
Nazivni AC napon: 400 V
Nazivni DC napon: 400 V
Nazivni izolacijski napon: 500 V
Nazivna prekidna moć: 20 kA
Broj priključaka: 4x15
Visina: 50 mm
Širina: 133 mm
Dubina: 88 mm
Nazivni poprečni presjek: 1.5-16 mm²
Materijal tijela: PA
Stezni materijal: MO-57
Radna temperatura: -30-85 °C

Slika EDBM-1

EDBM-1

Naziv klase: Razdjelni blok
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 160 A
Nazivni AC napon: 1.500 V
Nazivni DC napon: 1.500 V
Nazivni izolacijski napon: 1.500 V
Nazivna prekidna moć: 12 kA
Visina: 44 mm
Širina: 40 mm
Dubina: 80 mm
Nazivni poprečni presjek: 2.5-50 mm²
Materijal tijela: PA6 GF25
Stezni materijal: MO-58

Slika EDBM-2

EDBM-2

Naziv klase: Razdjelni blok
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 160 A
Nazivni AC napon: 1.500 V
Nazivni DC napon: 1.500 V
Nazivni izolacijski napon: 1.500 V
Nazivna prekidna moć: 12 kA
Visina: 44 mm
Širina: 40 mm
Dubina: 80 mm
Nazivni poprečni presjek: 2.5-50 mm²
Materijal tijela: PA6 GF25
Stezni materijal: MO-58

Slika EDBM-4

EDBM-4

Naziv klase: Razdjelni blok
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 192 A
Nazivni AC napon: 1.500 V
Nazivni DC napon: 1.500 V
Nazivni izolacijski napon: 1.500 V
Nazivna prekidna moć: 12 kA
Visina: 44 mm
Širina: 40 mm
Dubina: 80 mm
Nazivni poprečni presjek: 4-70 mm²
Materijal tijela: PA6 GF25
Stezni materijal: MO-58

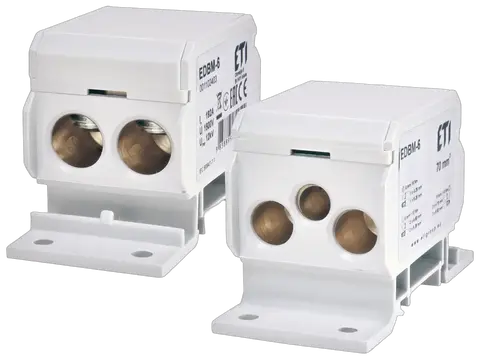

Slika EDBM-6

EDBM-6

Naziv klase: Razdjelni blok
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 192 A
Nazivni AC napon: 1.500 V
Nazivni DC napon: 1.500 V
Nazivni izolacijski napon: 1.500 V
Nazivna prekidna moć: 12 kA
Visina: 44 mm
Širina: 40 mm
Dubina: 80 mm
Nazivni poprečni presjek: 4-70 mm²
Materijal tijela: PA6 GF25
Stezni materijal: MO-58

Slika EDBC-1x25-13x2,5

EDBC-1x25-13x2,5

Naziv klase: Razdjelni blok
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 63 A
Nazivni izolacijski napon: 1.000 V
Nazivna prekidna moć: 4 kA
Visina: 85 mm
Širina: 17,5 mm
Dubina: 37,2 mm
Nazivni poprečni presjek: 1.5-25 mm²
Materijal tijela: PC/ABS
Stezni materijal: Cu-ETP-Zn
Radna temperatura: -30-80 °C

Slika EDBC-1x25-13x2,5/N

EDBC-1x25-13x2,5/N

Naziv klase: Razdjelni blok
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 63 A
Nazivni izolacijski napon: 1.000 V
Nazivna prekidna moć: 4 kA
Visina: 85 mm
Širina: 17,5 mm
Dubina: 37,2 mm
Nazivni poprečni presjek: 1.5-25 mm²
Materijal tijela: PC/ABS
Stezni materijal: Cu-ETP-Zn
Radna temperatura: -30-80 °C

Slika EDBS-50B

EDBS-50B

Naziv klase: Priključne sponke vodnika
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 150 A
Nazivni AC napon: 690 V
Nazivni DC napon: 690 V
Nazivni izolacijski napon: 690 V
Nazivna prekidna moć: 12 kA
Visina: 40 mm
Širina: 17,8 mm
Dubina: 70 mm
Nazivni poprečni presjek: 16-70 mm²
Materijal tijela: PA6 GF25
Stezni materijal: Al6060+Sn

Slika EDBC-1x25-13x2,5/PE

EDBC-1x25-13x2,5/PE

Naziv klase: Razdjelni blok
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 63 A
Nazivni izolacijski napon: 1.000 V
Nazivna prekidna moć: 4 kA
Visina: 85 mm
Širina: 17,5 mm
Dubina: 37,2 mm
Nazivni poprečni presjek: 1.5-25 mm²
Materijal tijela: PC/ABS
Stezni materijal: Cu-ETP-Zn
Radna temperatura: -30-80 °C

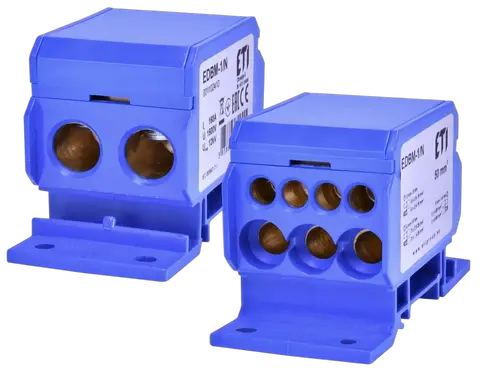

Slika EDBM-1/N

EDBM-1/N

Naziv klase: Razdjelni blok
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 160 A
Nazivni AC napon: 1.500 V
Nazivni DC napon: 1.500 V
Nazivni izolacijski napon: 1.500 V
Nazivna prekidna moć: 12 kA
Visina: 44 mm
Širina: 40 mm
Dubina: 80 mm
Nazivni poprečni presjek: 2.5-50 mm²
Materijal tijela: PA6 GF25
Stezni materijal: MO-58

Slika EDBC-1x25-13x2,5/R

EDBC-1x25-13x2,5/R

Naziv klase: Razdjelni blok
Tip montaže: Montaža na DIN šinu TH 35
Nazivna struja: 63 A
Nazivni izolacijski napon: 1.000 V
Nazivna prekidna moć: 4 kA
Visina: 85 mm
Širina: 17,5 mm
Dubina: 37,2 mm
Nazivni poprečni presjek: 1.5-25 mm²
Materijal tijela: PC/ABS
Stezni materijal: Cu-ETP-Zn
Radna temperatura: -30-80 °C
