002440634

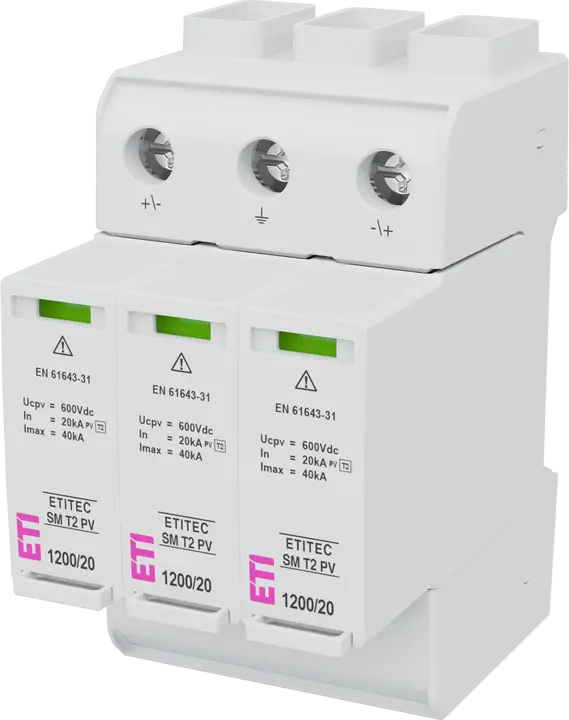

ETITEC SM T2 PV 1200/20 Y Odvodnik prenapona
- ETI kod:
- 002440634
- Funkcija:
- SPD
- Tip struje:
- DC
- Priključci za vodič:
- 35 mm²
- Tip prenaponskog odvodnika:
- T2
- Maks. trajni radni napon DC Uc:
- 1.200 V
- In (8/20):
- 20 kA
- Up - Zaštitna naponska razina:
- 4,4 kV
- Daljinska signalizacija:
- ✗
- Struja curenja:
- ✗
- Sistem uzemljenja:
- PV
- Broj modula:
- 3
- Instalacija:
- PV zaštita
- Dubina ugradnje:
- 70 mm
- Primjenjena tehnologija:
- MOV, GDT
- IP zaštita:
- IP20
- Grupa kataloga 1:
- ETITEC SM PV
2 Dokumenti
18 Logistika
Proizvod
- Težina
- 0,348 kg
- Stock unit of measure
- pcs
Osnovno pakiranje
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895878209
- Basic packaging weight
- 0,378 kg
- Basic Packaging Dimensions Height
- 102 mm
- Basic Packaging Dimensions Width
- 65 mm
- Basic Packaging Dimensions Depth
- 110 mm
- Basic packaging volume
- 0,729 dm³
Transportno pakiranje
- Transport packaging quantity
- 5 pcs
- EAN code for a transport packaging
- 3838895878216
- Transport packaging weight
- 1,971 kg
- Transport Packaging Dimensions Height
- 109 mm
- Transport Packaging Dimensions Width
- 352 mm
- Transport Packaging Dimensions Depth
- 115 mm
- Transport packaging volume
- 4,412 dm³
- Pallet quantity
- 1.130 pcs
- Customs tariff
- 85363090
15 ETIM
- Max. conductor cross section flexible (fine-strand)
- 25 mm²
- Max. discharge surge current (8/20)
- 40 kA
- Number of conductors (without earthing)
- 2
- Max. conductor cross section solid (solid, stranded)
- 35 mm²
- Max. continuous voltage DC
- 1.200 V
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail (top hat rail) 35 mm
- Construction size
- 3 modular spacing
- Short-circuit breaking capacity (Isccr)
- 11 kA
- Voltage protection level
- 4,4 kV
- Max. PV-voltage
- 1.000 V
- Signalling at the device
- Optical
- Category type 2
- ✓
- Nominal discharge surge current (8/20)
- 20 kA
- System configuration DC
- ✓
ETIM klasifikacija – verzija 9.0
