002440853

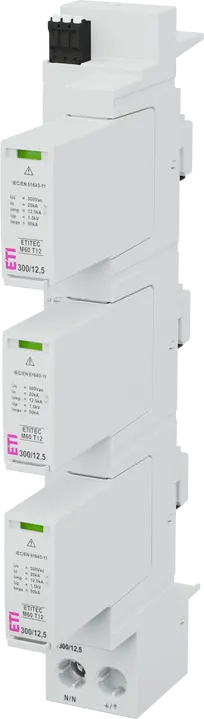

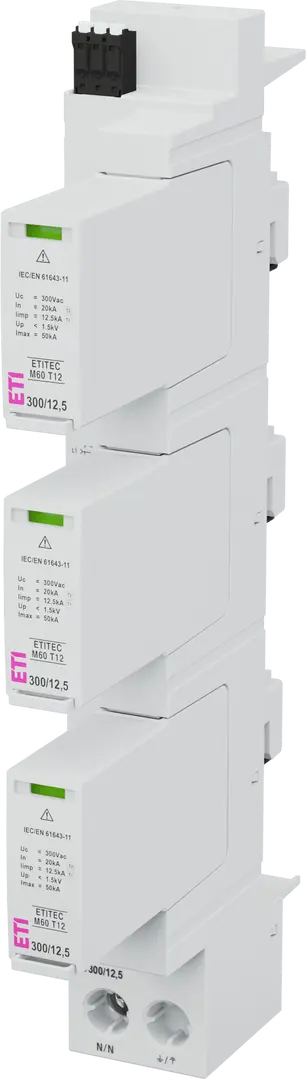

ETITEC M60 T12 300/12,5 3+1 RC Odvodnik prenapona
- ETI kod:
- 002440853
- Funkcija:
- SPD
- Tip prenaponskog odvodnika:
- T1, T2
- Maks. trajni radni napon AC Uc:
- 300 V
- Maksimalna odvodna struja (10/350) Iimp:
- 12,5 kA
- In (8/20):
- 20 kA
- Tip struje:
- AC
- Nazivni AC napon:
- 230 V
- Up - Zaštitna naponska razina:
- 1,5 kV
- Daljinska signalizacija:
- ✓
- Struja curenja:
- ✓
- Sistem uzemljenja:
- TT/TN-S
- Broj modula:
- 4
- Instalacija:
- Industrial building protection
- Dubina ugradnje:
- 971 mm
- IP zaštita:
- IP20
- Primjenjena tehnologija:
- MOV
- Grupa kataloga 1:
- ETITEC M60
21 Logistika
Proizvod
- Težina
- 0,617 kg
- Net width
- 36 mm
- Net height
- 244,5 mm
- Net depth
- 123,3 mm
- Stock unit of measure
- pcs
Osnovno pakiranje
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838400113207
- Basic packaging weight
- 0,711 kg
- Basic Packaging Dimensions Height
- 133 mm
- Basic Packaging Dimensions Width
- 44 mm
- Basic Packaging Dimensions Depth
- 262 mm
- Basic packaging volume
- 1,533 dm³
Transportno pakiranje
- Transport packaging quantity
- 20 pcs
- EAN code for a transport packaging
- 3838400113214
- Transport packaging weight
- 14,841 kg
- Transport Packaging Dimensions Height
- 395 mm
- Transport Packaging Dimensions Width
- 363 mm
- Transport Packaging Dimensions Depth
- 253 mm
- Transport packaging volume
- 36,276 dm³
- Pallet quantity
- 540 pcs
- Customs tariff
- 85363090
16 ETIM
- Remote signalling
- ✓
- Voltage protection level L-N
- 1,5 kV
- Nominal voltage AC
- 230 V
- Test class
- Type 1 + 2
- Degree of protection (IP)
- IP20
- Mounting method
- Busbar
- Construction size
- Other
- Lightning impulse current (10/350 µs)
- 12,5 kA
- Specific energy (W/R)
- 39 kJ/Ohm
- System configuration TN-S
- ✓
- Voltage protection level
- 1,5 kV
- Number of poles
- 4
- System configuration TT
- ✓
- Signalling at the device
- Optical
- Voltage protection level N-PE
- 1,5 kV
- Max. continuous voltage AC
- 300 V
ETIM klasifikacija – verzija 9.0
