004660064

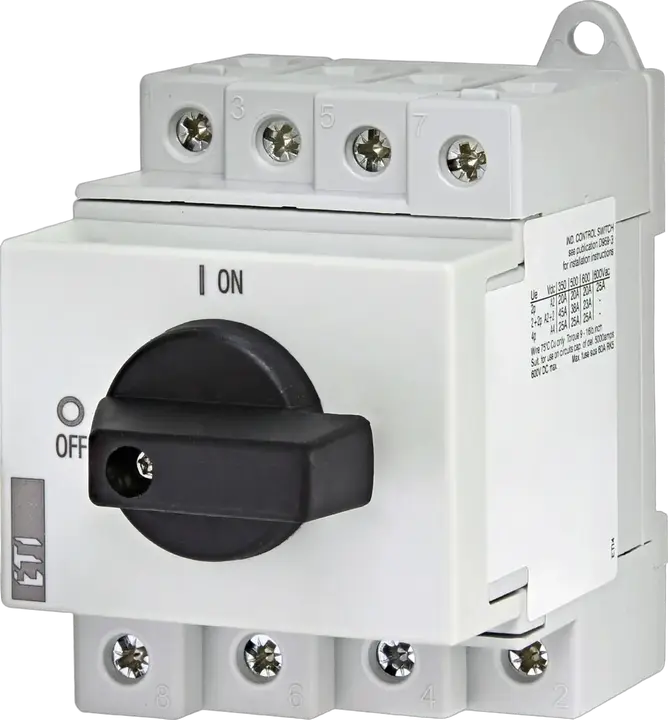

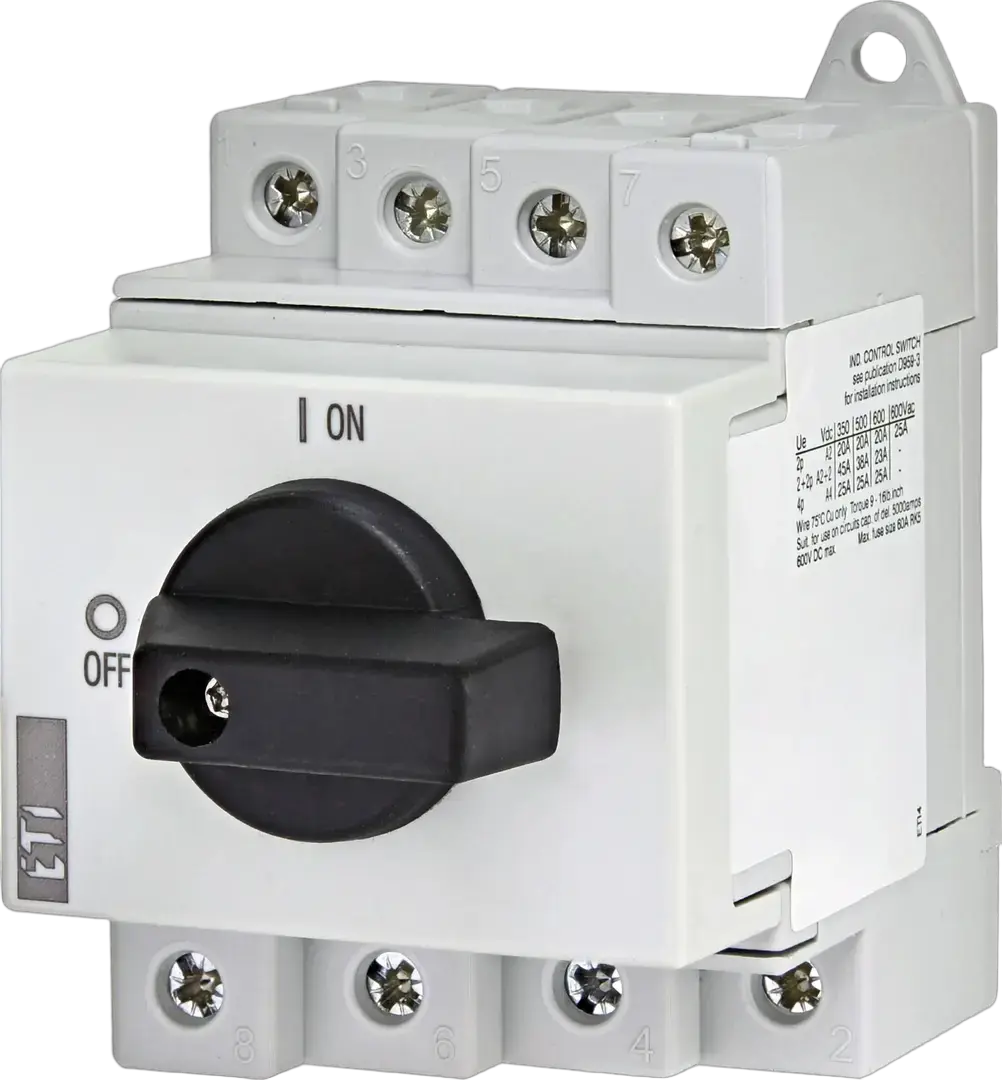

LS25 SMA A4 Ločilno stikalo PV
- ETI kod:
- 004660064
- Grupa kataloga 1:
- Grebenaste sklopke
- Tip montaže:
- Montaža na DIN šinu TH 35
- Funkcija:
- PV Switch rastavljač, 0-1
- Broj polova:
- 4
- Maks. nazivni radni napon Ur:
- 1.500 V
- Termička struja Ith:
- 25 A
- Nazivna radna struja Ie DC-21 B na 1000V DC:
- 25 A
- Opis tipa:
- Montaža na DIN šinu
6 Dokumenti
21 Logistika
Proizvod
- Težina
- 0,15 kg
- Net width
- 60 mm
- Net height
- 95 mm
- Net depth
- 89,7 mm
- Stock unit of measure
- pcs
Osnovno pakiranje
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895567639
- Basic packaging weight
- 0,24 kg
- Basic Packaging Dimensions Height
- 80 mm
- Basic Packaging Dimensions Width
- 95 mm
- Basic Packaging Dimensions Depth
- 90 mm
- Basic packaging volume
- 0,684 dm³
Transportno pakiranje
- Transport packaging quantity
- 40 pcs
- EAN code for a transport packaging
- 3838895712893
- Transport packaging weight
- 10,28 kg
- Transport Packaging Dimensions Height
- 340 mm
- Transport Packaging Dimensions Width
- 245 mm
- Transport Packaging Dimensions Depth
- 440 mm
- Transport packaging volume
- 36,652 dm³
- Pallet quantity
- 2.560 pcs
- Customs tariff
- 85365080
16 ETIM
- Rated permanent current at AC-21, 400 V
- 25 A
- Version as maintenance-/service switch
- ✓
- Version as safety switch
- ✓
- Max. rated operation voltage Ue AC
- 440 V
- Rated permanent current Iu
- 25 A
- Type of control element
- Turn button
- Conditioned rated short-circuit current Iq
- 5 kA
- Type of electrical connection of main circuit
- Frame clamp
- Degree of protection (IP), front side
- IP20
- Number of poles
- 4
- Device construction
- Built-in device fixed built-in technique
- Colour control element
- Black
- Suitable for distribution board installation
- ✓
- Version as main switch
- ✓
- Rated operating voltage(Min)
- 300 V
- Rated operating voltage(Max)
- 1.000 V
ETIM klasifikacija – verzija 9.0
