Nosači i priključni moduli

Uvod

ETIBUSBAR sabirnički sustav od 60 mm standardizirana je platforma za distribuciju električne energije. Koristi nosače sabirnica i različite vrste priključaka kako bi se omogućila distribucija električne energije unutar električnih ormara.

pročitaj više

Slika BBS-60/1

BBS-60/1

Naziv klase: Nosilec zbiralk
Funkcija: Busbar support
Broj polova: 1
Za upotrebu sa: Busbars 5 / 10 / 20 / 30 mm width

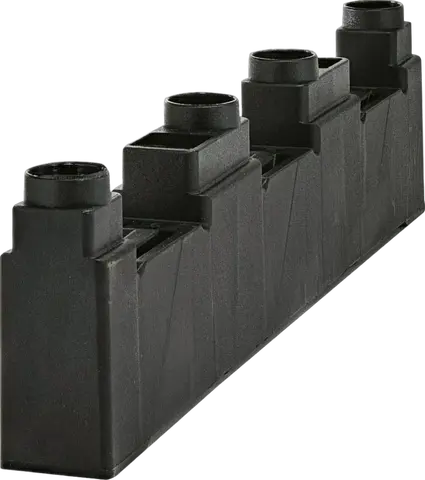

Slika BBS-60/3

BBS-60/3

Naziv klase: Nosač
Funkcija: Busbar support
Broj polova: 3
Za upotrebu sa: Busbars 5 / 10 / 20 / 30 mm width

Slika BBS-60/4

BBS-60/4

Naziv klase: Nosač
Funkcija: Busbar support
Broj polova: 4
Za upotrebu sa: Busbars 5 / 10 / 20 / 30 mm width

Slika H5-BBS

H5-BBS

Naziv klase: Adapter višine
Funkcija: Insertion for busbar height compensation
Visina: 5

Slika L-BBS-60/3

L-BBS-60/3

Naziv klase: Završno prekriče sabirnica
Funkcija: Lateral cover
Broj polova: 3
Za upotrebu sa: Busbar holder

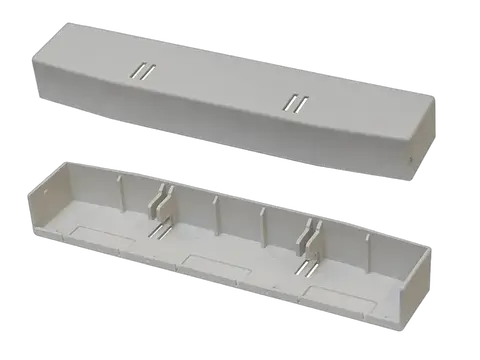

Slika L-BBS-60/4

L-BBS-60/4

Naziv klase: Završno prekriče sabirnica
Funkcija: Lateral cover
Broj polova: 4
Za upotrebu sa: Busbar holder

Slika S-BBS-60/3

S-BBS-60/3

Naziv klase: Završno prekriče sabirnica
Funkcija: Side cover
Broj polova: 3
Za upotrebu sa: Busbar holder (BBS-60/3-A)

Slika BBC-60/3

BBC-60/3

Naziv klase: Prekriče sabirnica
Funkcija: Busbar cover, covering range 27-50mm/piece
Broj polova: 3

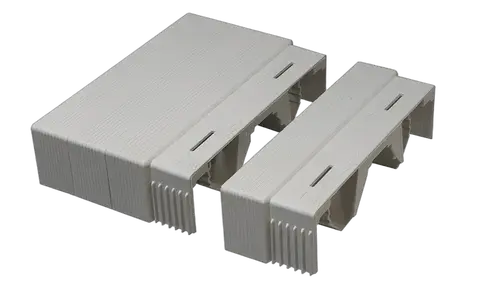

Slika BBC-60/4

BBC-60/4

Naziv klase: Prekriče sabirnica
Funkcija: Busbar cover, covering range 27-50mm/piece
Broj polova: 4

Slika BBC-1/20

BBC-1/20

Naziv klase: Prekriče sabirnica
Funkcija: Busbar cover
Broj polova: 1
Za upotrebu sa: Single busbar 5 / 10 / 20 mm width
Visina: 1

Slika BBC-1/30

BBC-1/30

Naziv klase: Prekriče sabirnica
Funkcija: Busbar cover
Broj polova: 1
Za upotrebu sa: Single busbar 5 / 10 / 20 / 30 mm width
Visina: 1

Slika CM-60/250/3

CM-60/250/3

Naziv klase: Priključni adapter
Funkcija: Connecting module
Nazivna struja: 250
Broj polova: 3
Nazivni poprečni presjek: 1.5-70

Slika CM-60/250/4

CM-60/250/4

Naziv klase: Priključni adapter
Funkcija: Connecting module
Nazivna struja: 250
Broj polova: 4
Nazivni poprečni presjek: 1.5-70

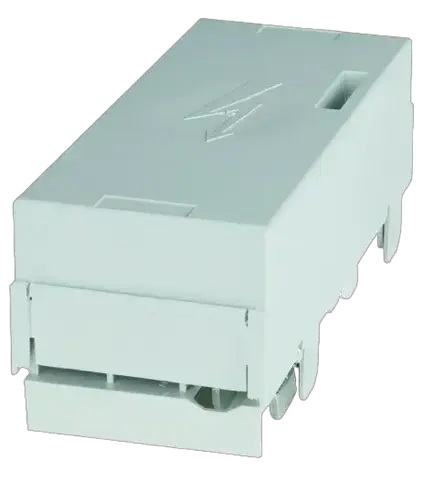

Slika CM-60/250/3/120-5

CM-60/250/3/120-5

Naziv klase: Priključni adapter
Funkcija: Connecting module
Nazivna struja: 250
Broj polova: 3
Nazivni poprečni presjek: 16-120
Za upotrebu sa: Cu cable or flat Cu busbar 5mm

Slika CM-60/250/3/120-10

CM-60/250/3/120-10

Naziv klase: Priključni adapter
Funkcija: Connecting module
Nazivna struja: 250
Broj polova: 3
Nazivni poprečni presjek: 16-120
Za upotrebu sa: Cu cable or flat Cu busbar 5mm

Slika CM-60/630/3

CM-60/630/3

Naziv klase: Priključni adapter
Funkcija: Connecting module
Nazivna struja: 630
Broj polova: 3
Nazivni poprečni presjek: 70-300

Slika CM-60/630/F/3

CM-60/630/F/3

Naziv klase: Priključni adapter
Funkcija: Connecting module
Nazivna struja: 630
Broj polova: 3
Za upotrebu sa: Flat Cu busbar

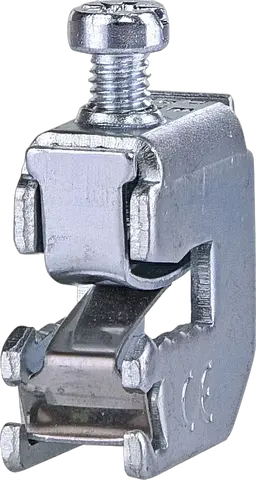

Slika CT-5/16

CT-5/16

Naziv klase: Priključna sponka za zbiralke
Funkcija: Conductor terminal
Za upotrebu sa: Busbar thickness 5mm

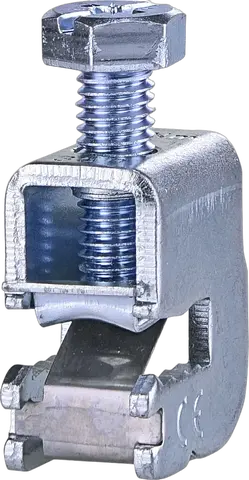

Slika CT-5/35

CT-5/35

Naziv klase: Priključna sponka za zbiralke
Funkcija: Conductor terminal
Za upotrebu sa: Busbars with 5 mm thickness

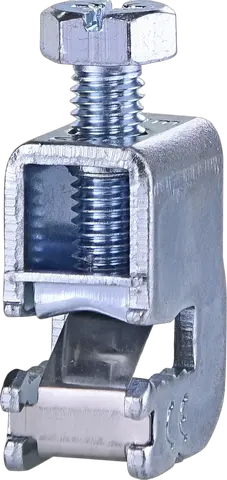

Slika CT-5/50

CT-5/50

Naziv klase: Priključna sponka za zbiralke
Funkcija: Conductor terminal
Za upotrebu sa: Busbars with 5 mm thickness
