Primjena
Vrste izvora prenapona
- Izravni udar: Munja izravno udara u električni sustav ili obližnje objekte.
- Djelomični izravni udar: Munja udara u visoki objekt ili konstrukciju u blizini električnog sustava.
- Neizravni udar: Munja udara u tlo u blizini električnog sustava, inducirajući prenapon.
Norme za odvodnike prenapona
- IEC 61643-11 je međunarodna norma koja definira zahtjeve i metode ispitivanja za uređaje za zaštitu od prenapona (SPD).
- EN 61643-11 je europska verzija norme IEC 61643-11.
- VDE 0675 je njemačka norma za uređaje za zaštitu od prenapona.
- SPD uređaji razvrstani su u tri tipa:
- Tip 1 (klasa I/B) za zaštitu od izravnih i neizravnih udara na ulazu u zgradu.
- Tip 2 (klasa II/C) za zaštitu od neizravnih udara unutar zgrade.
- Tip 3 (klasa III/D) za zaštitu od slabih neizravnih udara i osjetljivih trošila.
Zone zaštite od munje (LPZ)
- LPZ definiraju područja s različitim razinama zaštite od munje.
- Potrebni tip SPD uređaja ovisi o LPZ zoni u kojoj je ugrađen.
Standardni strujni valovi
- Iimp (10/350 µs): Predstavlja izravni udar munje.
- In (8/20 µs): Predstavlja neizravni udar munje.
- Kombinirani val Uoc (1,2/50 µs) / Icw (8/20 µs): Koristi se za ispitivanje SPD uređaja tipa 3.

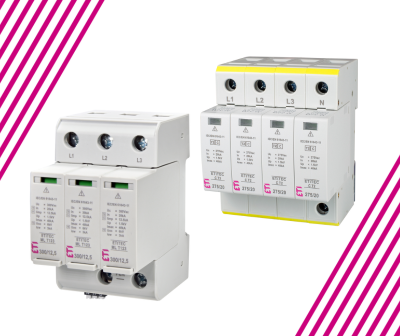

Komponente odvodnika prenapona
- Metal-oksidni varistor (MOV): Naponski ovisan otpornik koji mijenja otpor ovisno o primijenjenom naponu.
- Plinski odvodnik (GDT): Pruža zaštitu od prenapona visoke energije.
- Toplinska sklopka: Isključuje SPD u slučaju preopterećenja ili kvara.
Ključni parametri odvodnika prenapona
- Uc (maksimalni trajni radni napon): Maksimalni napon koji SPD može trajno podnositi.
- Broj polova: Broj vodiča koje SPD štiti.
- Daljinski kontakt (RC): Omogućuje daljinsku signalizaciju stanja SPD uređaja.
- Iimp (impulsna struja): Maksimalna impulsna struja koju SPD tipa 1 može podnijeti.
- In (nazivna struja pražnjenja): Nazivna struja pražnjenja koju SPD tipa 2 može podnijeti.
- Imax (maksimalna struja pražnjenja): Maksimalna struja pražnjenja koju SPD tipa 2 može podnijeti.
- Uoc/Isc (napon otvorenog strujnog kruga/struja kratkog spoja): Parametri za SPD uređaje tipa 3.
- Up (razina naponske zaštite): Preostali napon na SPD uređaju tijekom prenaponskog događaja.
Predosigurači
- Predosigurači mogu biti potrebni za zaštitu SPD uređaja od struja kratkog spoja.
- Potreba za predosiguračem ovisi o nazivnoj vrijednosti glavnog osigurača.
- Minijaturni prekidači (MCB) ne preporučuju se kao predosigurači za SPD uređaje tipa 2 jer mogu stvoriti visoke napone tijekom prenaponskih događaja.
Primjene odvodnika prenapona
- Stambene i komercijalne zgrade: Zaštita električnih uređaja, elektronike i sustava rasvjete.
- Industrijska postrojenja: Zaštita osjetljive opreme i strojeva.
- Telekomunikacijski sustavi: Zaštita podatkovnih vodova i opreme.
- Sustavi obnovljivih izvora energije: Zaštita fotonaponskih (PV) sustava.
