Vijčane stezaljke ESC tvore kompaktan, bojom označen red stezaljki na svakoj letvi TH35. Utični mostovi, pregrade, zaštite od dodira i univerzalne oznake SmartPrint omogućuju vođenje, međusobno povezivanje i označavanje vodiča presjeka od 0,2 mm² do 240 mm²—brzo, uz zaštitu od dodira prstima i potpuno modularno.
Aluminijski vodiči brzo oksidiraju nakon skidanja izolacije, a nastali oksidni sloj slabo provodi električnu struju, stoga priključke treba pažljivo pripremiti.
ETI preporučuje:
(1) četkom ukloniti oksidni sloj;
(2) očišćeni vodič premazati neutralnim vazelinom i odmah ga stegnuti propisanim momentom pritezanja te postupak ponoviti pri svakom ponovnom priključivanju kabela;
(3) ugrađivati samo u suhim i neagresivnim okruženjima;
(4) nakon nekoliko dana ponovno provjeriti moment pritezanja;
(5) na vodiče presjeka većeg od 25 mm² postaviti kabelske završetke.
Budući da je specifični električni otpor aluminija (0,0284 µΩ m) približno 60 % veći od specifičnog električnog otpora bakra (0,0178 µΩ m), aluminijski kabel istog presjeka provodi manju struju i stoga ne uzrokuje veće toplinsko opterećenje priključne stezaljke—ključno je održavati čist i plinonepropusan mehanički spoj.

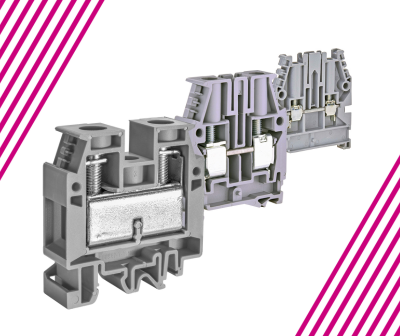

ETI-jeva serija ESC-SCB objedinjuje odvajanje strujnog kruga i mjerenje u jednom modulu za DIN letvu. Uklonjivi vodljivi element u ručici omogućuje otvaranje spojnice pomicanjem, čime se vod trenutačno odvaja radi ispitivanja ili sigurnosti. Susjedne stezaljke mogu se međusobno povezati jednostavnim „paralelnim mostom” koji se pričvršćuje vijkom nakon uklanjanja dijela bočne stijenke, čime se omogućuje brzo višepolno povezivanje sabirnicom. Svaki se model učvršćuje na letve PR/DIN G32 ili TH 35 u skladu s normom IEC 60715, izrađen je u sivoj boji i podnosi temperature okoline do 100 °C.
Tri izvedbe zadovoljavaju većinu potreba ispitnih polja. Osnovni ESC-SCB.6 ravna je rastavna stezaljka. ESC-SCB.6/DD ima utičnice za ispitne utikače s obje strane spojnice i odgovara normi ENEL LV 27/3. Za petlje za otkrivanje kvarova ESC-SCB.6/CD ima ulaznu ispitnu utičnicu i izlaznu čahuru za kratko spajanje (tipovi PO-2 ili PO-4), u skladu s normom ENEL LV 27/2.
Istražite namjensku stranicu proizvoda s potpunim tehničkim informacijama, varijantama proizvoda, preuzimanjima, certifikatima, priborom i pojedinostima o primjeni. Sve što vam je potrebno za odabir, specifikaciju i uporabu proizvoda dostupno je na jednom mjestu
