Teretne sklopke

Teretne sklopke svestrani su i pouzdani sklopni uređaji koji se koriste za upravljanje protokom električne energije u različitim industrijskim i komercijalnim primjenama. Dizajnirane za izdržljivost i preciznost, omogućuju ručno prebacivanje između različitih položaja strujnog kruga, što ih čini idealnima za funkcije kao što su upravljanje motorima, preklapanje i mjerenje. Zahvaljujući kompaktnom dizajnu i širokom rasponu konfiguracija, teretne sklopke pružaju fleksibilnost, jednostavnu ugradnju i pouzdan rad u zahtjevnim okruženjima.

Serija CS nudi širok raspon teretnih sklopki za različite primjene. Serija uključuje:

• ON-OFF sklopke: Ove sklopke pružaju osnovnu funkciju uključivanja i isključivanja s kutom preklapanja od 60°.
• Višestupanjske sklopke: Ove sklopke pružaju više položaja preklapanja s kutom preklapanja od 60°.
• Preklopne sklopke: Ove sklopke omogućuju prebacivanje između dva ili više strujnih krugova s kutom preklapanja od 60°.
• Voltmetarske sklopke: Ove sklopke dizajnirane su za uporabu u voltmetarskim strujnim krugovima i dostupne su u 3-vodnim i 3-faznim konfiguracijama.
• Ampermetarske sklopke: Ove sklopke dizajnirane su za uporabu u ampermetarskim strujnim krugovima i dostupne su u konfiguracijama 1-polna 3-strujna ili 2-polna 3-strujna, obje s transformatorom.
• Sklopke za pokretanje i rad: Dizajnirane za jednofazne motore s funkcijom 0-start-1.
• Sklopke zvijezda-trokut: Koriste se za pokretanje trofaznih motora s načinom rada 0-zvijezda-trokut.
• Sklopke za promjenu smjera vrtnje motora: Omogućuju promjenu smjera vrtnje motora s konfiguracijama 1-0-2 ili L-0-P.
• Opće sigurnosne ON-OFF sklopke (izvedba LK): Ove sklopke omogućuju električno odvajanje između izvora napajanja i električne opreme u hitnim situacijama.
  • Značajke:
    • Crvena upravljačka ručica i žuta pločica iza nje, u skladu s normama.
    • Mogućnost zaključavanja u otvorenom položaju ("0") s do tri lokota.

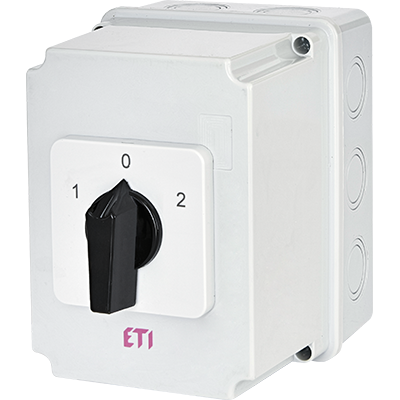

Serija CS također uključuje teretne sklopke smještene u izolacijskim kućištima s različitim stupnjevima zaštite:

• IP65: kućišta PN, PNG i PNG LK
• IP55: kućišta PN1 i PN2
• IP54: kućišta PN3 i PN4

Kućišta su sive boje (RAL 7035). Serija uključuje:

• ON-OFF sklopke: s kutom preklapanja od 60°.
• Preklopne sklopke: s kutom preklapanja od 60°.
• Višestupanjske sklopke: s kutom preklapanja od 60°.
• Voltmetarske sklopke.
• Sklopke za promjenu smjera vrtnje motora
• Sklopke zvijezda-trokut
• Opće sigurnosne ON-OFF sklopke (izvedba LK)

Serija CS za montažu na DIN šinu

Serija CS nudi teretne sklopke dizajnirane za montažu na DIN šinu.
