Strujni transformatori

Uvod

ETI serija proizvoda

Serija ETIMETER nudi sveobuhvatan raspon mjernih strujnih transformatora koji omogućuju točna i pouzdana mjerenja struje za različite primjene. Dizajnirani su u skladu s međunarodnim normama i nude visoku točnost, osiguravajući precizno mjerenje i učinkovitu zaštitu.

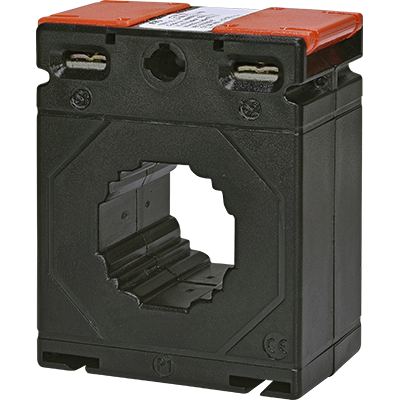

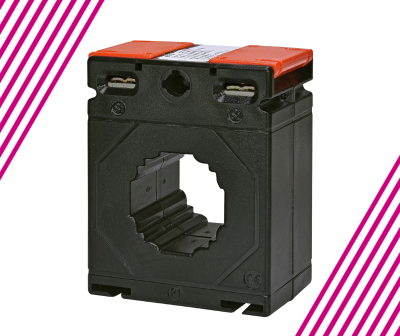

Serija ETIMETER CTR-30 - Jednofazni mjerni strujni transformatori

Serija CTR-30 obuhvaća jednofazne mjerne strujne transformatore prikladne za različite primjene.

Ključne značajke serije CTR-30:

• Svestrane mogućnosti montaže: Serija CTR-30 omogućuje montažu na sabirnicu i DIN šinu, pružajući fleksibilnost pri ugradnji. Montažni kompleti uključeni su radi praktičnosti.
• Priključna stezaljka s poklopcem: Priključna stezaljka s poklopcem omogućuje spajanje bez potrebe za kabelskom vilicom te osigurava sigurnost i usklađenost sa stupnjem zaštite IP20.
• Visoka točnost: Serija CTR-30 dostupna je u klasama točnosti 0,5 i 1, osiguravajući precizna mjerenja struje za pouzdano mjerenje i zaštitu.
• Širok raspon omjera struje: Serija CTR-30 nudi širok raspon omjera primarne/sekundarne struje, prilagođen različitim zahtjevima primjene. Dostupni omjeri uključuju 50/5, 100/5, 150/5, 200/5, 250/5, 300/5, 400/5, 500/5 i 600/5.
• Izdržljiva konstrukcija: Serija CTR-30 ima robusno kućište izrađeno od polikarbonata ojačanog s 10% staklenih vlakana, materijala otpornog na gorenje klasificiranog prema UL 94V-0. Ova konstrukcija osigurava izdržljivost i pouzdan rad u zahtjevnim okruženjima.

Primjena

Mjerni strujni transformatori ključni su za različite primjene:

• Precizno mjerenje energije: Omogućuju precizna mjerenja struje brojilima energije za potrebe obračuna u industrijskim, komercijalnim i komunalnim sustavima.
• Nadzor elektroenergetskog sustava: Mjerni strujni transformatori koriste se u mrežnim analizatorima za nadzor parametara elektroenergetskog sustava, kao što su struja, napon, faktor snage i frekvencija.
• Zaštitni releji: Strujni transformatori pružaju strujne signale zaštitnim relejima, koji otkrivaju kvarove i izoliraju neispravne dijelove elektroenergetskog sustava kako bi se spriječila oštećenja i osigurala sigurnost.
• Kompenzacija faktora snage: Mjerni strujni transformatori koriste se u automatskim sustavima za kompenzaciju faktora snage (PFC) za mjerenje struje i podešavanje kompenzacije jalove snage radi optimizacije energetske učinkovitosti.

Evo kako rade mjerni strujni transformatori:

• Primarni namot: Primarni namot strujnog transformatora sastoji se od nekoliko zavoja vodiča velikog presjeka i spojen je serijski s vodičem velike struje koja se mjeri.
• Sekundarni namot: Sekundarni namot ima mnogo zavoja vodiča malog presjeka i spojen je na mjerne instrumente ili zaštitne releje.
• Magnetska jezgra: Feromagnetska jezgra povezuje primarni i sekundarni namot.

Kada struja teče kroz primarni namot, stvara magnetsko polje u jezgri. To magnetsko polje inducira proporcionalnu struju u sekundarnom namotu. Omjer između primarne i sekundarne struje poznat je kao prijenosni omjer strujnog transformatora. Na primjer, strujni transformator 100:5 proizvest će sekundarnu struju od 5 ampera za svakih 100 ampera koji teku kroz primar.
