Ručice i pribor za LBS

Uvod

ETI serija proizvoda

Pribor za niskonaponske rastavljače LBS

• Pomoćni kontakti: Pomoćni kontakti mogu se dodati LBS rastavljačima kako bi omogućili prethodno prekidanje i signalizaciju položaja 0 i I. To je korisno za upravljačke strujne krugove.
• Poklopci priključaka: Poklopci priključaka pružaju zaštitu od slučajnog dodira i razdvajanje faza. Također imaju perforirane otvore koji omogućuju nadzor temperature bez uklanjanja poklopaca.

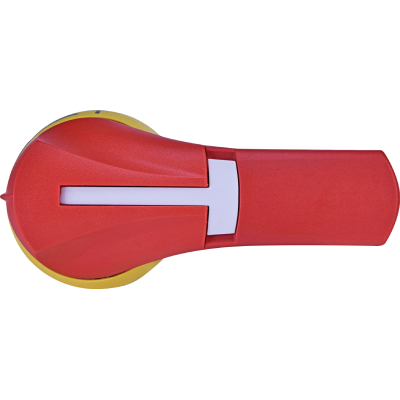

• Izravne ručice: Izravne ručice dostupne su za izravno upravljanje rastavljačem.

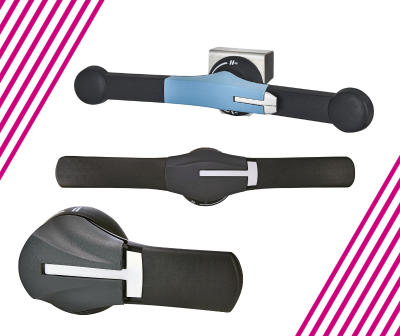

• Vanjske ručice: Vanjske ručice omogućuju upravljanje s udaljenog mjesta, primjerice s vanjske strane kućišta. Dostupne su u različitim izvedbama, uključujući ručice s blokadom vrata sa stupnjem zaštite IP65.
• Osovine za ručice s blokadom vrata: Dostupne su različite duljine osovina za ručice s blokadom vrata kako bi odgovarale različitim zahtjevima ugradnje.
• Vodeći konus: Vodeći konus pomaže pri poravnavanju produžne osovine s vanjskom ručicom radi jednostavnije ugradnje, posebno kod duljih osovina.
• Zaštitni poklopci priključaka: Zaštitni poklopci priključaka pružaju dodatnu zaštitu i razdvajanje faza na priključcima.
• Zaštitna pregrada priključaka: Zaštitna pregrada priključaka može se koristiti za dodatnu zaštitu priključaka.


Pribor za preklopne rastavljače 1-0-2 LBS

• Ručice i osovine:
  • Izravne ručice: Dostupne u crnoj boji za izravno upravljanje.
  • Osovine za ručice s blokadom vrata: Dostupne su različite duljine (npr. 200mm, 320mm, 500mm) i dimenzije (npr. 10x10mm, 15x12mm, 15x15mm) kako bi odgovarale različitim zahtjevima ugradnje. Napomena: neke osovine 15x12mm imaju različite dimenzije na svakoj strani (12x12mm na jednoj strani, 15x15mm na drugoj).
  • Ručice s blokadom vrata: Dostupne su ručice sa stupnjem zaštite IP65 sa sivom ili plavom prednjom stranom (osovine nisu uključene).
  • Vodeći konus: Ovaj pribor pomaže pri vođenju produžne osovine u vanjsku ručicu, omogućujući odstupanja do 15mm. Potreban je za duljine osovine veće od 320mm.
• Pomoćni kontakti: Ovi kontakti omogućuju prethodno prekidanje i signalizaciju za položaje 0 i I. Spajaju se na upravljački strujni krug putem 6,35 mm fast-on priključaka i imaju električnu izdržljivost od 30.000 operacija. Jedan kataloški broj uključuje komplet pomoćnih kontakata (jedan za položaj 1 i jedan za položaj 2), a u kućište rastavljača mogu se montirati do dva kompleta. Za modele LBS2000-3200 CO uključena su dva kompleta pomoćnih kontakata (dva za položaj 1 i dva za položaj 2).
• Zaštitni poklopci priključaka: Ovi poklopci pružaju gornju i donju zaštitu od izravnog dodira s priključcima ili spojnim dijelovima. Njihovi perforirani otvori omogućuju daljinski termografski pregled bez potrebe za uklanjanjem poklopaca. Također omogućuju razdvajanje faza za rastavljače LBS 160-630 CO. Svaki kataloški broj uključuje 3 komada (za 3-polne) ili 4 komada (za 4-polne) za gornje ili donje kontakte, stoga je za zaštitu svih kontakata potrebno naručiti dva kataloška broja.
• Zaštitne pregrade priključaka: Uključene su uz modele LBS2000-3200A, a za potpunu zaštitu gornjih i donjih kontakata također je potrebno naručiti dva kataloška broja.
• Premosne sabirnice: Premosne sabirnice omogućuju povezivanje dvaju energetskih priključaka istog pola za nazivne struje od 2000A do 3200A. Također omogućuju gornje ili donje premošćivanje. Za nazivnu struju 3200A spojni dijelovi (dio A) tvornički su premošteni, ali kompleti vijaka moraju se naručiti zasebno. Premosne sabirnice dostupne su za različite nazivne struje od 160A do 3200A. Svaki kataloški broj za premosne sabirnice uključuje jedan komad, stoga ih je potrebno naručiti zasebno za svaki pol. Različiti dijelovi premosnih sabirnica uključuju dio A, komplet vijaka - dio B, T-komad - dio C, pravokutni element - dio D i sabirnicu - dio E.
