PV sklopke-rastavljači ključne su komponente fotonaponskih (PV) sustava, namijenjene prekidanju veze između DC/AC izmjenjivača i solarnih panela. Ovi su uređaji neophodni za sigurno održavanje i rad fotonaponskih instalacija.
Naše serije PV sklopki-rastavljača
Naš proizvodni program uključuje DC i AC sklopke-rastavljače.

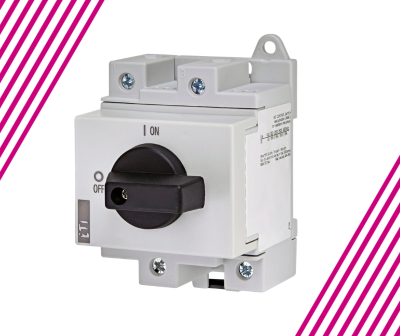

Sklopke-rastavljači serije „LS...” posebno su namijenjeni odvajanju DC/AC izmjenjivača od solarnih panela.
Dostupni su u različitim konfiguracijama:
Modeli LS16, LS25 i LS32 s različitim nazivnim strujama (16 A, 25 A, 32 A) i konfiguracijama polova (2-polni, 4-polni, 4+2-polni).
Ovi su modeli prikladni za sustave do 1500 V DC.
Konfiguracije kontakata:
2 pola spojena serijski (A2)
4 pola spojena serijski (A4)
4 pola spojena serijski + 2 pola spojena paralelno (A4+2)
Serija LS ispitana je pri kritičnim strujama i kratkom spoju od 10 kA u trajanju od 50 ms bez posebne zaštite.
Najveći presjeci kabela razlikuju se ovisno o modelu, uz mogućnosti priključivanja punih, višežičnih i savitljivih vodiča.
Veličina priključnog vijka je M4, uz moment pritezanja od 1,7 do 1,8 Nm.
Uređaji su izrađeni od visokokvalitetnih materijala, kao što je okvir od poliestera ojačanog staklenim vlaknima, radi velike mehaničke čvrstoće i temperaturne stabilnosti (RTI 130 °C).
Ove sklopke namijenjene su prekidanju istosmjernih strujnih krugova u fotonaponskim sustavima i baterijskim sustavima za pohranu energije.
Radna temperatura:
Otvorena izvedba: Od -40 do +65 °C
Zatvorena izvedba: Od -40 do +45 °C
Skladištenje: Od -50 do +90 °C
Za svaki su model navedeni i gubici snage po sklopki pri maksimalnoj struji te kontaktni otpor po polu.
Konstrukcija uključuje značajke za jednostavnu montažu i upravljanje:
Ručka koja se može zaključati s najviše 3 lokota.
Priloženi priključni vijci.
Perforirani pokrovi za mjerenje temperature.
Jasna signalizacija položaja ručke.
Sustav montaže za poboljšano hlađenje.
Indikator položaja kontakata.
Serija LBS DC obuhvaća ručno upravljane višepolne niskonaponske rastavljače s uklopnom i prekidnom sposobnošću pod opterećenjem do 1000 V DC.
Konstruirani su i ispitani za različite primjene, uključujući uzemljene, izolirane (floating) i bipolarne sustave.
Ove su sklopke ispitane i odobrene za zahtjevne primjene.
Dostupne su u 2-polnim konfiguracijama (LBS 100, LBS 160 i LBS 250) s nazivnim strujama do 250 A.
Serija LBS ima visok nazivni izolacijski napon i nazivni podnosivi udarni napon.
Polovi se mogu spojiti serijski za 1000 V DC ili paralelno za višu nazivnu struju.
Imaju smanjen broj spojnih sabirnica, čime se smanjuju troškovi i vrijeme montaže.
Dvopolna sklopka manje se zagrijava i može se ugraditi u manje kućište.
Ispitani su za podnošenje struje kratkog spoja od 10 kA u trajanju od 50 ms bez posebne zaštite.
Za seriju LBS dostupan je i pribor, kao što su priključne pregrade i spojne sabirnice.
Niskonaponski rastavljači LBS AC1000 namijenjeni su zahtjevnim primjenama do 1000 V AC.
Prikladni su za primjene s nestandardnim naponskim razinama i teškim radnim uvjetima.
Modeli uključuju LBS 200 3P AC1000 i LBS 400 3P AC1000 s nazivnim strujama od 200 A odnosno 400 A.
Imaju visok nazivni izolacijski napon i nazivni podnosivi udarni napon.
Značajke:
Poboljšane prekidne karakteristike zahvaljujući brzom otvaranju i zatvaranju u kombinaciji s komorama za gašenje električnog luka.
Dvostruko prekidanje po polu za veću izdržljivost i visoku podnosivu struju kratkog spoja.
Izrađeni su od poliestera ojačanog staklenim vlaknima radi toplinske i mehaničke otpornosti.
Indikator položaja smješten je izravno na nosaču pokretnih kontakata.
Jednostavno priključivanje uz odgovarajući osni razmak i mogućnost priključivanja bakrenih vodiča presjeka do 240 mm².
Širok asortiman pribora za jednostavniju integraciju i upravljanje.
Za sklopke LBS DC i LBS AC1000 dostupan je različit pribor, uključujući:
Osovine za ručke s blokadom vrata.
Priključne pregrade.
Spojne sabirnice.
Zaštitne pokrove priključaka.
Pomoćne kontakte.
Izravne ručke i ručke s blokadom vrata.
Niskonaponski rastavljači LBS AC1000 mogu se upotrebljavati u primjenama s nestandardnim naponskim razinama. Danas su na tržištu dostupni brojni fotonaponski izmjenjivači s višim izlaznim naponima (do 800 V AC).
Mogu se upotrebljavati i u primjenama s teškim radnim uvjetima, kao što su tvornice papira te metalurška, kemijska, petrokemijska i rudarska industrija.
LBS AC namijenjen je svim zahtjevnim primjenama do 1000 V AC – AC-22. Zahvaljujući širokom izboru pribora omogućuje potpunu prilagodljivost svakom okruženju.
