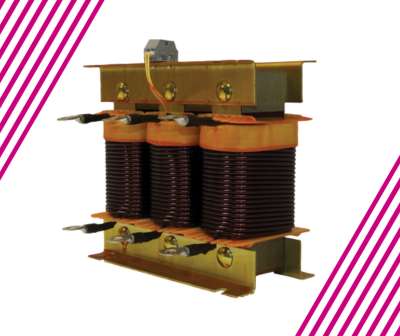

Prigušnice

• Magnetske ploče s malim gubicima: Izrađene od magnetskih ploča s malim gubicima, čime se osigurava visoka učinkovitost i minimalni gubici energije.
• Izolacija klase F: Izrađene s bakrenim vodičima klase F (155 °C) za trajni rad, koji pružaju izvrsnu toplinsku izdržljivost.
• Relej za toplinsku zaštitu: Opremljene relejem za toplinsku zaštitu radi sprječavanja pregrijavanja.
• Ventilacijski dizajn: Namoti su međusobno odvojeni kako bi se poboljšala ventilacija i odvođenje topline.
• Standardni faktori prigušenja: Dostupni s faktorima prigušenja od 7 % i 14 %, s rezonantnim frekvencijama od 189 Hz i 134 Hz za mreže frekvencije 50 Hz.
• Norme usklađenosti: Filtri su u skladu s normama IEC-60289 i IEC-076.
• Kapacitet preopterećenja: Dizajnirane s dopuštenim kapacitetom preopterećenja od 1,07 x In (struja).
• Linearnost induktiviteta: Linearnost induktiviteta je pri 1,60 x In.
• Ispitni napon: Filtri imaju ispitni napon od 4 kV.
• Stupanj zaštite: Filtri imaju stupanj zaštite IP00.

Filtri serije HFL imaju nekoliko ključnih tehničkih specifikacija:

• Tolerancija "L": 3 %.
• Toplinska izolacija: Filtri su dizajnirani s toplinskom izolacijom za podnošenje visokih temperatura.
• Temperatura okoline: Mogu raditi pri temperaturi okoline od 45 °C.
• Temperaturna klasa: Dizajnirani s toplinskom klasom F (155 °C).
• Maksimalna temperatura namota: Maksimalna temperatura namota ne smije prelaziti 90 °C.
• Faktori prigušenja: Dostupni s 7 % i 14 %.
• Rezonantne frekvencije: 189 Hz za prigušenje od 7 % i 134 Hz za prigušenje od 14 %, pri mrežnoj frekvenciji od 50 Hz.
• Materijal vodiča: Dostupni s bakrenim (Cu) i aluminijskim (Al) vodičima.
• Kompatibilnost s kondenzatorima: Dizajnirani za uporabu s LPC kondenzatorima.

Serija HFL uključuje različite modele s različitim nazivnim vrijednostima jalove snage i materijalima vodiča:

• HFL 7/x Cu: Filtri s bakrenim vodičima i faktorom prigušenja od 7 %
  • Dostupni u nazivnim vrijednostima od 5 kVAr do 100 kVAr.
• HFL 14/x Cu: Filtri s bakrenim vodičima i faktorom prigušenja od 14 %.
  • Dostupni u nazivnim vrijednostima od 5 kVAr do 50 kVAr.
• HFL 7/x Al: Filtri s aluminijskim vodičima i faktorom prigušenja od 7 %.
  • Dostupni u nazivnim vrijednostima od 20 kVAr do 50 kVAr.
• HFL 14/x Al: Filtri s aluminijskim vodičima i faktorom prigušenja od 14 %.
  • Dostupni u nazivnim vrijednostima od 20 kVAr do 50 kVAr.

Napomena: „x” u tipu proizvoda predstavlja nazivnu jalovu snagu filtra u kVAr.

Odabir odgovarajućeg filtra temelji se na nekoliko čimbenika, kao što su vrsta opterećenja, razina harmonijskog izobličenja i potrebna kompenzacija. Tablice navedene u izvorima mogu se koristiti kao referenca za odabir odgovarajućeg filtra.

• Filtri s prigušenjem od 7 % općenito se koriste u mrežama s visokom prisutnošću 5. i viših harmonika.
• Filtri s prigušenjem od 14 % prikladni su za mreže s visokom prisutnošću 3. harmonika.

• Filtri se trebaju ugraditi serijski s kondenzatorima kako bi se stvorio ugađeni strujni krug.
• Osigurajte odgovarajuću ventilaciju oko filtara kako biste spriječili pregrijavanje.
• Za pravilnu montažu i ugradnju pogledajte nacrte mehaničkih dimenzija.
