Pribor za RCBO

Uvod

Pribor za ETI RCBO-ove

Ovaj pribor proširuje funkcionalnost i mogućnosti nadzora RCBO-ova:

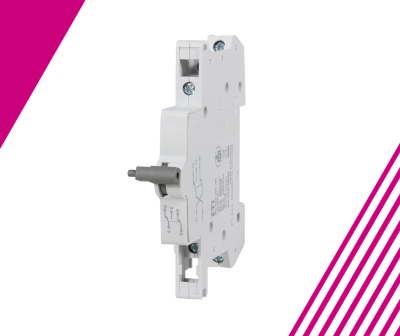

1. Pomoćna sklopka PS KZS-2M/4M

Primarna funkcija pomoćne/signalne sklopke je omogućiti daljinsku indikaciju stanja RCBO-a (npr. okinut ili uključen). To može biti korisno za nadzor električnog sustava na daljinu ili za integraciju sa sustavima upravljanja zgradama.

• Ova pomoćna sklopka posebno je dizajnirana za uporabu s RCBO-ovima serije KZS-2M i KZS-4M.
• Koristi se za daljinsku signalizaciju stanja RCBO-a i ugrađuje se s desne strane RCBO-a.
• PS KZS-2M/4M može se ugraditi naknadno.
• Ugradbena širina ove pomoćne sklopke iznosi 0,5 modula (9 mm).
• Tijekom ugradnje RCBO mora biti isključen.
• Ova pomoćna sklopka može se koristiti s RCBO-ovima proizvedenima nakon 1. 10. 2018. Datum proizvodnje vidljiv je na donjoj strani proizvoda ili iznad ispitne tipke i mora biti veći od 18401.
• Priključci su sigurni na dodir (stezaljke).
• Tehnički podaci:
  • Nazivni napon: 230V AC/DC, 110V DC
  • Nazivna frekvencija: 50/60Hz, DC
  • Stupanj zaštite: IP 20 (IP 40)
  • Kapacitet priključka: 1,5mm²
  • Priključni vijak: M3 PH1
  • Moment pritezanja priključka: maks. 0,5Nm
  • Radna temperatura: -25°C ... +40°C
  • Temperatura skladištenja: -40°C ... +70°C
  • Kontakti: 1x NC (normalno zatvoren), 1x NC/NO (normalno zatvoren/normalno otvoren)
  • Položaj ugradnje: bilo koji
• Norme: EN 62019
• Stanje priključaka pomoćne sklopke prekidača:
  • NO (normalno otvoreni kontakt): Uspostavlja kontakt tijekom aktivacije.
  • NC (normalno zatvoreni kontakt): Prekida kontakt tijekom aktivacije.
• 1 - kontakt, 0 - bez kontakta.
• Prikladnost: Tablica na stranici 64 prikazuje kompatibilnost:
  • KZS-2M: Kompatibilan
  • KZS-4M 3p: Kompatibilan
  • KZS-4M 3p+N: Kompatibilan
  • KZS-1M, KZS 1M-FN, KZS-2M2p, KZS-4M2p, AFDD: Nisu kompatibilni

Ovaj pribor pruža vrijedna proširenja funkcionalnosti ASTI RCBO serije, omogućujući daljinski nadzor i integraciju u složenije električne instalacije radi povećane sigurnosti i boljeg nadzora sustava.
