Pribor za C

Uvod

ETI serija proizvoda

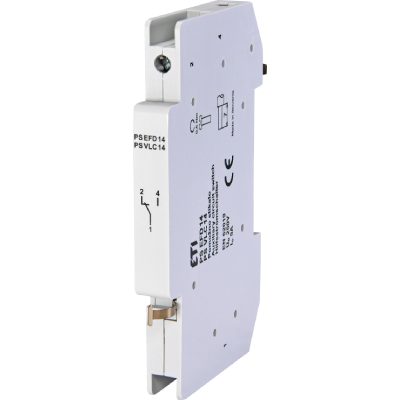

Pomoćne sklopke (PS PCF i PS EFD)

• Namjena: Pomoćne sklopke dizajnirane su za signalizaciju djelovanja (pregorjelog osigurača) osigurača. Obično se koriste za daljinski nadzor ili za aktiviranje drugih upravljačkih strujnih krugova.
• Kompatibilnost:
  • PS PCF dizajniran je za uporabu s rastavnim sklopkama s osiguračima PCF 8 i PCF 10.
  • PS EFD namijenjen je za montažu s rastavnim sklopkama EFD 14 i EFD 22, u svim konfiguracijama polova (1p, 2p, 1p+N, 3p, 3p+N).
• Dimenzije: PS EFD ima širinu od 9 mm, dok ostale dimenzije odgovaraju pripadajućim sklopkama EFD 14 i EFD 22.
• Mehanizam aktiviranja: PS EFD koristi udarnu iglu osigurača CH14 ili CH22 za signalizaciju djelovanja. Važno je napomenuti da će ovu pomoćnu sklopku aktivirati samo osigurači koji su u skladu s IEC 60269-2 i imaju udarnu iglu.
• Konfiguracija kontakata:
  • PS PCF dostupan je s 1 x radnim kontaktom.
  • PS EFD ima konfiguraciju s 1 x radnim i 1 x mirnim kontaktom.

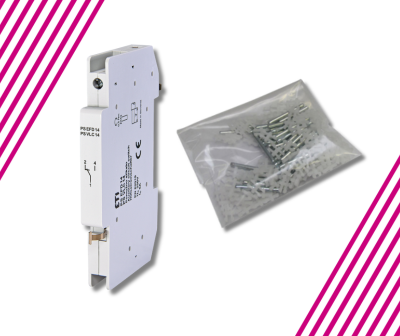

Kompleti za povezivanje

• Namjena: Kompleti za povezivanje pojednostavljuju sastavljanje višepolnih rastavnih sklopki s osiguračima, posebno u seriji EFD gdje je modularno sastavljanje ključna značajka.
• Dostupni tipovi: Izvori navode komplete za povezivanje za 2-polne i 3-polne konfiguracije.
• Kompatibilnost: Specifični modeli EFD kompatibilni sa svakim kompletom za povezivanje nisu izričito navedeni u izvoru. Mogu biti potrebne dodatne informacije iz cjelovitog kataloga.
