Pribor Eticonnect

Ove svestrane komponente kompatibilne su s cijelim asortimanom ETICONNECT i pružaju osnovne funkcije za svaki sklop priključnih stezaljki.

Krajnji držači

Krajnji držači neophodni su za sigurno učvršćivanje priključnih stezaljki na DIN nosače TH35, čime se sprječava njihovo pomicanje ili odvajanje:

• ES-BTO (opružna izvedba): Ovaj se držač montira izravno na nosač bez vijaka, što ga čini idealnim za brzu montažu ili kada vijci za pričvršćivanje nosača imaju visoke glave.

• ES-BT/3 (vijčana izvedba): Za maksimalnu stabilnost ovaj se držač pričvršćuje vijkom na nosač TH35.

Označavanje i identifikacija

Jasne i trajne oznake neophodne su za jednostavnu identifikaciju, otklanjanje kvarova i održavanje:

• Oznake (serija ES-NU0851): Ove oznake dimenzija 8 × 5,1 mm prikladne su za sve vrste priključnih stezaljki nazivnih presjeka od 2,5 mm² do 240 mm². Izrađene su od bijelog polikarbonata s crnim tiskom, a dostupne su prazne ili s brojnim unaprijed otisnutim brojevima i simbolima (L1, L2, L3, N, PE itd.).

• Nosači za prilagođeni ispis: Za prilagođene oznake upotrijebite nosače ES-PTM (40 × 16,5 mm) i ES-PTMS (40 × 7 mm). Upotrebljavaju se s praznim oznakama (ES-TAP1640AW i ES-TAP407AW), koje se prema potrebi mogu ispisati pisačem SmartPrint.

Zaštitni pokrovi

Zaštitite sklop priključnih stezaljki od slučajnog dodira, prašine i neovlaštenog rukovanja našim prozirnim PVC pokrovima:

• Serija ES-PZM: Ovi pokrovi isporučuju se u duljinama od 2 metra i montiraju na poliamidne nosače koji odgovaraju standardnim DIN nosačima.

  • ES-PZM.4: Za priključne stezaljke ukupne dimenzije do približno 58 mm.

  • ES-PZM.6: Za priključne stezaljke ukupne dimenzije veće od 58 mm.

Dostupan je širok izbor pribora za prilagodbu i proširenje funkcionalnosti naših robusnih vijčanih priključnih stezaljki.

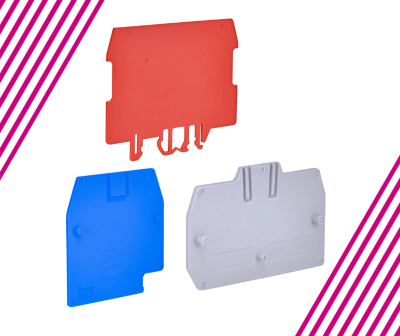

Krajnje ploče i pregrade

• Krajnje ploče (serija ESC-PT): Svaki sklop priključnih stezaljki na otvorenoj strani zahtijeva izolacijsku krajnju ploču. Ove ploče imaju isti profil kao priključna stezaljka za koju su namijenjene te se mogu upotrebljavati za odvajanje strujnih krugova ili povećanje izolacijskih razmaka. Dostupne su za većinu stezaljki serije ESC, dok su visokostrujni modeli ESC-GPA (70–240 mm²) potpuno zatvoreni i ne zahtijevaju krajnje ploče.

• Pregrade (serija ESC-DFU): Ovi crveni poliamidni separatori upotrebljavaju se za vizualno označavanje određenih strujnih krugova ili povećanje izolacijskih razmaka između susjednih priključnih stezaljki ili spojnih sabirnica.

• Izolacijske pregrade za mostove (serija ESC-DFM): Posebno su konstruirane kako bi osigurale potreban izolacijski razmak između susjednih poprečnih spojeva (mostova) i spriječile električni proboj.

Poprečni spojevi (mostovi) i spojne sabirnice

• Sustav „Easy Bridge” (serije PTC/PTP): Ovaj sustav obuhvaća utične premosnike bez vijaka za brzo i sigurno povezivanje. Premosnici se mogu umetnuti u dvostruki utor, što omogućuje poprečno i naizmjenično povezivanje. Nakon umetanja imaju ugrađenu zaštitu IPXXB.

  • Serija PTC: Neizolirani premosnici dostupni u 2-polnim i 10-polnim izvedbama. Preporučuje se njihova uporaba sa zaštitnim pokrovom u obliku slova U (ESC-PRP).

  • Serija PTP: Izolirani premosnici (crveni ili plavi) dostupni u 2-polnim, 3-polnim i 10-polnim izvedbama.

• Trajni poprečni spojevi (ESC-POF): Za robusno povezivanje dviju susjednih priključnih stezaljki premosnici ESC-POF sastoje se od pločice, dvaju vijaka i dviju čahura.

• Spojne sabirnice (ESC-PMP): Ove sabirnice, koje se upotrebljavaju s vijcima i čahurama ESC-CPM, omogućuju povezivanje više priključnih stezaljki i dostupne su za modele od 16 mm² i 35 mm².

Poseban pribor

• Za ispitno-mjerne stezaljke (ESC-SCB):

  • Izolirane utičnice (ESC-PSD): Ove crvene utičnice pričvršćuju se vijcima na tijelo stezaljke i omogućuju sigurnu priključnu točku za ispitne sonde.

  • Pločice za kratko spajanje (ESC-SCB.6/PO): Dostupne u 2-polnim i 4-polnim izvedbama, ove pločice služe za izradu posebnih poprečnih spojeva i omogućuju istodobno uzemljenje strujnih transformatora.

• Za stezaljke s držačem osigurača (ESC-SFR):

  • LED indikatori (ESC-LED): U modelima ESC-SFR.4 ovi strujni krugovi signaliziraju pregorjeli osigurač. Prikladni su za izmjenične i istosmjerne strujne krugove.

  • Vodljivi elementi: Puni mjedeni cilindar (ESC-CO/05) može se umetnuti umjesto osigurača kako bi služio kao rastavljač. Dostupan je i uložak s držačem diode (ESC-SFR/3A).

Pribor za seriju ESH konstruiran je kao dopuna brzoj tehnologiji priključivanja bez uporabe alata:

• Krajnje ploče (serija ESH-EFC/PT): Izolacijske krajnje ploče dostupne su za svaki model, uključujući prolazne, višestruke i višekatne izvedbe, u sivoj i plavoj boji.

• Poprečni spojevi/mostovi (serija ESH-EFB): Sustav „Easy Bridge” za Push-In stezaljke upotrebljava 10-polne izolirane premosnike u crvenoj ili plavoj boji.

  • Ovi se premosnici mogu jednostavno odrezati na željenu duljinu radi povezivanja bilo kojeg broja susjednih stezaljki.

  • Umeću se u dvostruki utor i ne zahtijevaju dodatnu izolacijsku zaštitu. Premosnici su dostupni za različite presjeke priključnih stezaljki (npr. ESH-EFB.1, ESH-EFB.2, ESH-EFB.4, ESH-EFB.6).

Za seriju ESP dostupan je širok izbor pribora za svestrane konfiguracije otporne na vibracije:

• Krajnje ploče (serija ESP-HMT): Za svaku vrstu i svaki presjek opružnih priključnih stezaljki dostupne su odgovarajuće krajnje ploče, uključujući prolazne, uzemljivačke, višekatne i modele za razvod potencijala.

• Pregrade (separatori):

  • ESP-DFH: Crvene poliamidne pregrade koje se upotrebljavaju za vizualno odvajanje skupina stezaljki ili povećanje izolacijskih razmaka.

  • ESP-DFM/500: Posebna crvena izolacijska pregrada koja osigurava potreban izolacijski razmak između susjednih poprečnih spojeva.

• Poprečni spojevi i mostovi (serije ESP-PTC/PTP): Opružne stezaljke također upotrebljavaju utični sustav „Easy Bridge” bez vijaka. Ovi premosnici omogućuju poprečno i naizmjenično povezivanje te nakon umetanja imaju ugrađenu zaštitu IPXXB. Dostupni su kao neizolirani (PTC) ili izolirani u crvenoj i plavoj boji (PTP).

• Pribor za razvod potencijala (ESP-HMR): Ove razdjelne stezaljke namijenjene su povezivanju sa standardnim prolaznim stezaljkama ESP-HMM pomoću PTC premosnika. Važno: Za spajanje premosnika na razdjelnu stezaljku potrebno je odrezati njegov drugi kontaktni zatik.

• Posebne oznake: Najmanje opružne stezaljke presjeka 1,5 mm² (ESP-HMM.1, ESP-HTE.1) zahtijevaju posebne trake za označavanje, kao što su ESP-SHZ i ESP-SH004S, jer nisu kompatibilne sa standardnim oznakama ES-NU.
