Prekidači s diferencijalnom zaštitom (RCCB) ključni su električni sigurnosni uređaji koji pružaju zaštitu od električnog udara i požara. Povećavaju sigurnost ljudi i životinja te doprinose višoj razini zaštite od požara. Uporaba RCCB-ova posebno se preporučuje u prostorima s povećanim rizikom od električnog udara, kao što su kupaonice, vlažne i mokre prostorije, dječje sobe i radionice.

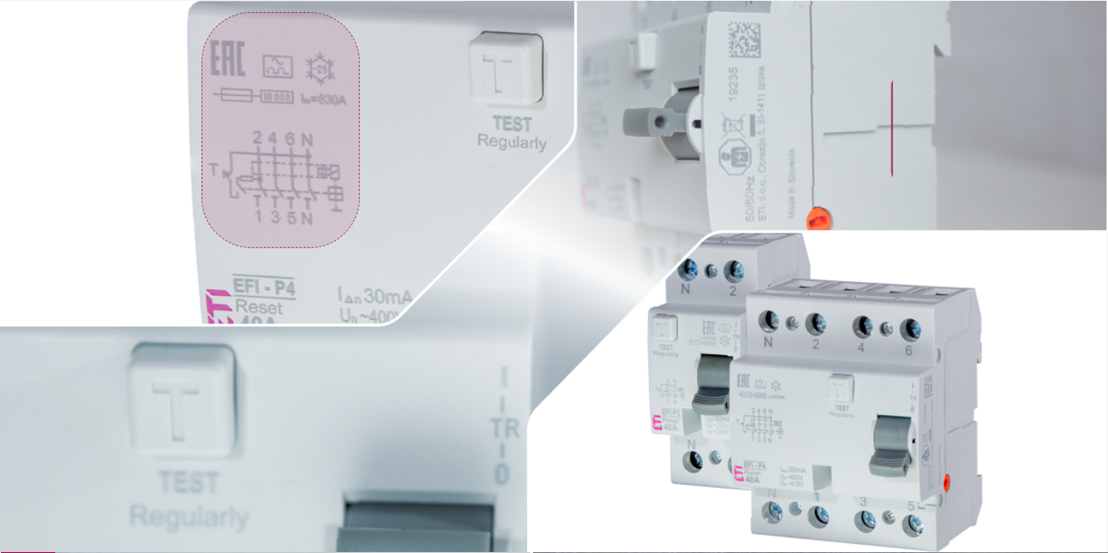

Dostupnost podataka putem QR koda: Pojedinačna ispitna mjerenja i ostali proizvodni podaci za svaki uređaj mogu se očitati putem QR koda, kao i upute za uporabu i ostali tehnički materijali.
Potpuno automatizirana montažna linija omogućuje više međumjerenja tijekom procesa montaže kako bi se osigurala najbolja funkcionalnost konačnog proizvoda.

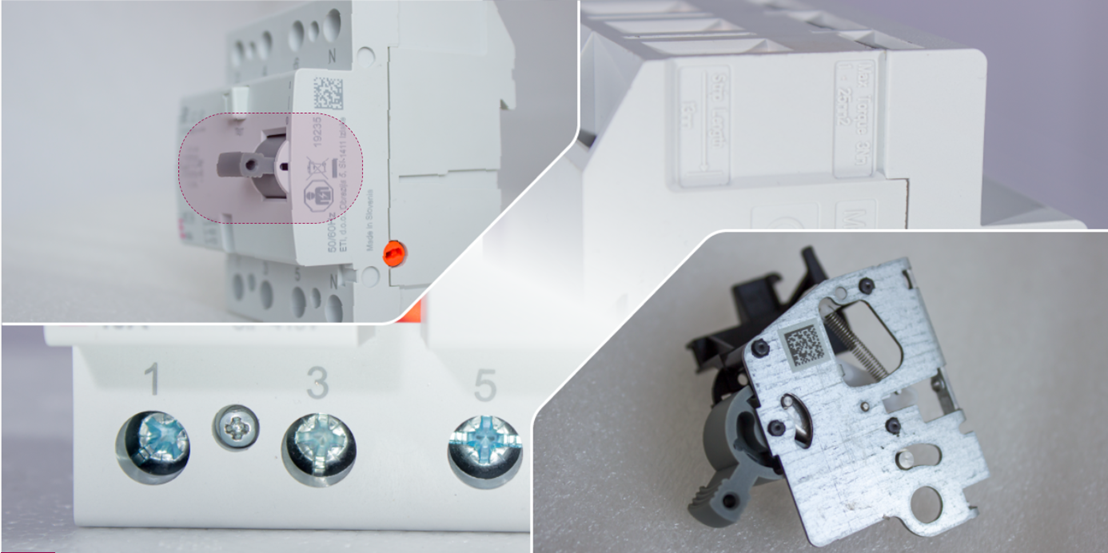

Patentirani dvostupanjski mehanizam za maksimalnu pouzdanost rada.

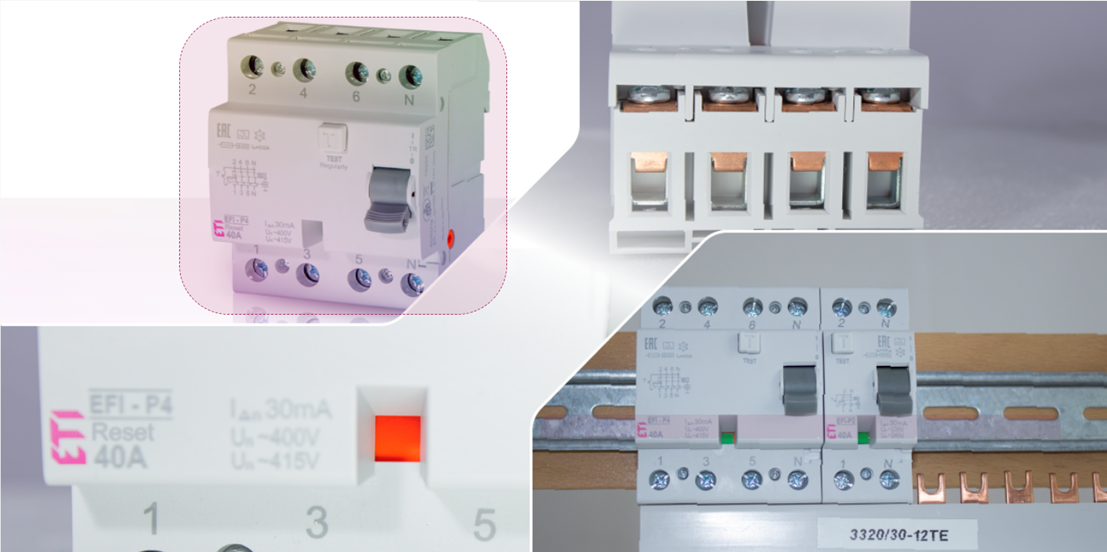

Serija EFI-P najnovija je generacija ETI prekidača s diferencijalnom zaštitom, dostupna kao dvopolni EFI-P2 i četveropolni EFI-P4 uređaji.
RCCB-ovi se razvrstavaju u različite vrste na temelju njihove osjetljivosti na različite oblike diferencijalnih struja i vremena okidanja.
Tip AC:
Najosnovniji tip, osjetljiv samo na čiste sinusne AC diferencijalne struje.
Tip A:
Osjetljiv na sinusne AC diferencijalne struje i pulsirajuće DC diferencijalne struje. Ovaj tip se često koristi u kućanstvima s elektroničkim uređajima.
Tip F:
Osjetljiv na diferencijalne struje kao tip A te dodatno na diferencijalne struje s mješovitim frekvencijama do 1 kHz koje mogu nastati zbog jednofaznih električnih trošila s frekvencijskim pretvaračima.
Tip B:
Ovaj tip predstavlja nadogradnju RCCB-ova tipa A i osjetljiv je na sinusne AC diferencijalne struje, pulsirajuće DC diferencijalne struje i glatke DC diferencijalne struje. Vrijednosti okidanja definirane su do 1kHz. RCCB-ovi tipa B ključni su u instalacijama s frekvencijskim pretvaračima, fotonaponskim sustavima i stanicama za punjenje električnih vozila.
Tip B+:
Slično tipu B, RCCB-ovi tipa B+ osjetljivi su na sve oblike diferencijalnih struja, ali s vrijednostima okidanja definiranima do 20kHz i ispod 420mA. Pružaju poboljšanu zaštitu u instalacijama s visokofrekventnim diferencijalnim strujama.
Trenutačni:
Okida odmah kada se otkrije diferencijalna struja. Ovaj tip se često koristi u jednostavnim kućnim instalacijama. Maks. vrijeme isklopa 40ms (Inst.)
Kratkovremenski odgođeni (tip G/KV):
Ima kratku odgodu vremena okidanja kako bi se spriječilo neželjeno okidanje zbog prijelaznih struja. RCCB-ovi tipa K prikladni su za instalacije s elektroničkim komponentama, gdje su prijelazne struje češće. Vremenski odgođeno min. 10ms i maks. 40ms (G/KV).
Selektivni (tip S):
Dizajnirani s duljom odgodom okidanja, što omogućuje da nizvodni trenutačni RCCB-ovi u slučaju kvara prvi okinu. RCCB-ovi tipa S obično se ugrađuju na početku instalacije radi selektivnog isključenja. Također su otporniji na udarne struje. Vremenski odgođeno min. 40ms i maks. 150ms (S).
Reset izvedba (R):
U reset izvedbi položaj ručice jasno pokazuje razlog okidanja, sprječavajući pogreške korisnika i uvijek jasno pokazujući je li isključenje sustava bilo namjerno (ručno).
127V izvedba:
Za uporabu u sustavima s Un nižim od standardnog napona sustava (na primjer 110V, 125V ili 127V).
NL izvedba:
Priključak neutralnog vodiča na lijevoj strani, što omogućuje uporabu standardnih sabirnica (1p, 3p) za povezivanje RCCB-ova i MCB-ova.
ETI nudi detaljne tehničke specifikacije za svaku seriju EFI RCCB-ova, koje obuhvaćaju električne i mehaničke karakteristike. Ovi tehnički listovi pružaju sveobuhvatne informacije o:
Električni podaci:
Mehanički podaci:
| Type / Typ | EFI-P2 Instantaneous | EFI-P4 Instantaneous |
|---|---|---|
| Rated Voltage Un | 230 / 240 V AC | 400/415V AC |
| Rated frequency fn | 50/60Hz | 50/60Hz |
| Rated insulation voltage Ui | 440V | 440V |
| Rated impulse withstand voltage (1,2/50μs) | 4kV | 4kV |
| Peak withstand current (8/20μs) | 400A | 400A |
| Electrical isolation | >4mm contact space | |
| Rated conditional short-circuit current Icn | 10kA | 10kA |
| Rated making and breaking capacity Im | 800A | 630A (EFI-P4 63A) & 800A (EFI-4 80A) |
| Max back-up fuse for short circuit protection | 80A gG | 63A gG (EFI-P4 63A) & 80A gG (EFI-4 80A) |
| Voltage range test circuit | 150-264V | 150-264V |
| Min. operating voltage | Voltage independent | Voltage independent |
| Insulating class | B | B |
| Standards | IEC/EN 61008 | IEC/EN 61008 |
| Mechanical Endurance | > 10.000 cycles | > 10.000 cycles |
| Electrical endurance | > 4.000 cycles | > 4.000 cycles |
| Shock resistance | acc to IEC/EN 61008-1 | acc to IEC/EN 61008-1 |
| Resistance to vibrations acc. To IEC 60068-2-7 | 5g (10, 60 & 500Hz) | 5g (10, 60 & 500Hz) |
Prekidači s diferencijalnom zaštitom (RCCB) ključni su električni sigurnosni uređaji koji pružaju zaštitu od električnog udara i požara. Povećavaju sigurnost ljudi i životinja te doprinose višoj razini zaštite od požara. Uporaba RCCB-ova posebno se preporučuje u prostorima s povećanim rizikom od električnog udara, kao što su kupaonice, vlažne i mokre prostorije, dječje sobe i radionice.
RCCB-ovi rade na temelju Kirchhoffova zakona struja. Kontinuirano nadziru električnu struju koja ulazi i izlazi iz strujnog kruga kroz toroidalnu jezgru. Kada su struja koja teče kroz fazni vodič i struja koja se vraća kroz neutralni vodič uravnotežene, magnetska polja koja stvaraju te struje međusobno se poništavaju.
Ako dođe do kvara, dio struje može otjecati prema zemlji, stvarajući neravnotežu u magnetskim poljima. Ta neravnoteža inducira struju u mjernoj zavojnici, koja aktivira relej za okidanje RCCB-a i prekid električnog strujnog kruga, čime se sprječava moguća šteta.
Odabir odgovarajućeg RCCB-a zahtijeva razmatranje nekoliko čimbenika:
RCCB-ovi su ključni u različitim područjima:
Tip AC – trenutačni:
Najprikladniji za jednostavne kućne strujne krugove koji napajaju samo konvencionalna trošila kao što su rasvjeta sa žarnom niti, štednjaci ili otporni grijači; nema elektroničkih uređaja, pa je otkrivanje čiste sinusne struje curenja dovoljno.
Tip A – trenutačni:
Namijenjen modernim kućanstvima ili malim uredima gdje jednofazni elektronički uređaji (LCD televizori, računala, pisači, perilice rublja, perilice posuđa …) mogu stvarati pulsirajuće DC struje kvara.
Tip A G/KV (kratkovremenski odgođeni) i tip A S (selektivni):
Koriste se kao nadređeni uređaji kada je više RCCB-ova spojeno u seriju. Njihova konstrukcija otporna na udarne struje od 3 kA i ugrađeno kašnjenje sprječavaju neželjeno okidanje i osiguravaju selektivnost u razdjelnicima s podijeljenim opterećenjem ili usponskim vodovima stambenih zgrada.
F (EFI-F):
Za jednofazne inverterske uređaje s diferencijalnim strujama mješovitih frekvencija (pri uporabi perilica rublja, usisavača, perilica posuđa...).
Tip B – trenutačni:
Štiti trofazne instalacije koje koriste frekvencijske pretvarače ili ispravljače, npr. pogone dizala, dizalice, pumpe s promjenjivom brzinom, UPS sustave, PV invertere na AC strani i punjače električnih vozila napajane izmjeničnom strujom. Reagira na glatke DC struje curenja do 1 kHz.
Tip B G/KV i tip B S:
Ugrađuju se u glavne razvodne ploče lokacija s velikim brojem pretvarača (industrijske linije, velike PV elektrane, stanice za brzo punjenje) gdje su visoke uklopne struje i selektivnost između nadređenih i podređenih uređaja ključni; njihova otpornost na udarne struje od 3 kA i odgođeno okidanje sprječavaju neželjena isključenja uz koordinaciju s nizvodnim RCCB-ovima.
Tip B⁺ – trenutačni:
Odabire se kada iste instalacije također moraju ispunjavati poboljšane zahtjeve zaštite od požara (VDE 0664-400) ili kada pretvarači stvaraju visokofrekventne struje curenja do 20 kHz; tipične primjene uključuju velike solarne sustave, pokretne stepenice, sabirnice napajanja podatkovnih centara i moderne visokobrzinske pogone.
