Prekidači s diferencijalnom zaštitom RCBO

Jednopolno sklapanje:

Sklapa samo fazni pol, dok neutralni pol ostaje fiksan.

Rad ovisan o naponu:

Radi pri naponima iznad 85V.

Mogućnost plombiranja:

Omogućuje zaštitu od neovlaštenog rukovanja radi povećane sigurnosti.

Poboljšana zaštita:

Omogućuje bolju zaštitu priključaka od slučajnog dodira dijelova pod naponom.

Mogućnost plombiranja:

Omogućuje sigurno zaključavanje u položajima ON i OFF.

Ispitna tipka:

Omogućuje korisnicima provjeru funkcionalnosti diferencijalne zaštite.

Posebne izvedbe:

Dostupne s LED indikacijom stanja, karakteristikama tipa B i AFDD funkcionalnošću.

Dvostrano napajanje:

Omogućuje napajanje preko gornjih i donjih priključaka radi fleksibilnosti instalacije.

Dvopolne i četveropolne izvedbe:

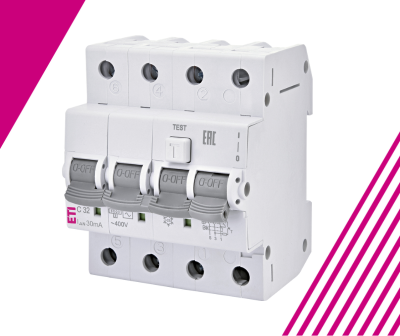

KZS-2M je dvopolni RCBO, dok je KZS-4M dostupan u tropolnim i četveropolnim izvedbama.

Pomoćna sklopka (PS KZS-2M/4M):

Omogućuje daljinsku signalizaciju stanja RCBO-a.

Jasna indikacija stanja:

LED diode pružaju različite signale za preopterećenje/kratki spoj, diferencijalnu struju i ručno upravljanje.

Indikacija položaja unutarnjih kontakata:

Vizualna potvrda stanja kontakata (otvoreni ili zatvoreni).

Sprječavanje požara:

Otkriva i prekida kvarove električnog luka, sprječavajući moguće požare uzrokovane neispravnim ožičenjem.

Funkcija samotestiranja:

Osigurava pravilan rad AFD funkcije.

LED indikacija kvara:

Signalizira različite vrste kvarova pomoću određenih sekvenci treptanja.

Nadstrujna zaštita:

RCBO-ovi imaju termomagnetski mehanizam okidanja sličan MCB-ovima. Kada dođe do nadstruje, toplinski element se zagrijava, uzrokujući savijanje bimetalne trake i okidanje strujnog kruga. U slučaju kratkih spojeva, magnetski element reagira trenutačno, stvarajući snažno magnetsko polje koje aktivira mehanizam okidanja.

Diferencijalna zaštita:

RCBO-ovi koriste osjetljivi sumarni strujni transformator za kontinuirano nadziranje struje koja teče kroz fazni i neutralni vodič. Kada se otkrije diferencijalna struja, u mjernoj zavojnici inducira se mala struja koja aktivira relej za okidanje RCBO-a i isključivanje strujnog kruga.

Tip AC:

Osjetljiv na čiste sinusne AC diferencijalne struje.

Tip A:

Osjetljiv na sinusne AC diferencijalne struje i pulsirajuće DC diferencijalne struje.

Tip B:

Osjetljiv na sinusne AC diferencijalne struje, pulsirajuće DC diferencijalne struje i glatke DC diferencijalne struje. Vrijednosti okidanja definirane su do 1 kHz.

• Broj polova: Odgovara broju vodiča pod naponom koje RCBO štiti (npr. 1p+N za jednofazne, 3p+N za trofazne sustave).
• Nazivna struja (In): Maksimalna struja koju RCBO može kontinuirano provoditi bez okidanja.
• Nazivna diferencijalna struja (I∆n): Osjetljivost RCBO-a koja određuje razinu diferencijalne struje koja će aktivirati okidanje.

• Karakteristika okidanja: Definira vrijeme odziva mehanizma nadstrujne zaštite, obično razvrstano u B ili C karakteristike. RCBO-ovi s B karakteristikom osjetljiviji su i prikladni za zaštitu osjetljive elektroničke opreme. RCBO-ovi s C karakteristikom namijenjeni su strujnim krugovima s višim udarnim strujama, kao što su strujni krugovi s motorima.
• Nazivna kratkospojna prekidna moć: Označava maksimalnu struju kratkog spoja koju RCBO može sigurno prekinuti.
• Vrsta diferencijalne struje: Specifični oblik diferencijalne struje za čije je otkrivanje RCBO namijenjen (AC, A, B).
