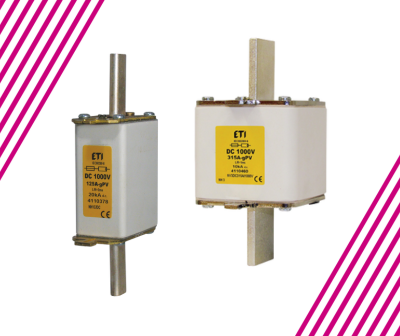

NH rastalni ulošci s karakteristikom gPV (opća fotonaponska) posebno su namijenjeni zaštiti fotonaponskih (PV) sustava od prekomjernih struja. Ovi rastalni ulošci osiguravaju sigurnost i pouzdanost solarnih instalacija odvajanjem struja kvara te sprječavaju oštećenja fotonaponskih panela, izmjenjivača i pripadajućeg ožičenja.
The fuse-links comply with IEC 60269-6 and UL 248-19 standards.
These fuse links are produced with patented technology.
These fuse-links are available with a 1000V d.c. rating for sizes NH0, NH1, NH2 and NH3. Additionally, there are fuse-links with a 1100V d.c. and 1500V d.c. rating.
Serija 1000 V DC
Veličina NH0: Dostupna za nazivne struje od 32 A do 160 A.
Uključuje izvedbu sa standardnim indikatorom
Veličina NH1C: Dostupna za nazivne struje od 32 A do 160 A.
Uključuje izvedbu sa standardnim indikatorom
Veličina NH1: Dostupna za nazivnu struju od 200 A.
Uključuje standardni indikator, vijčani kontakt S110, vijčani kontakt U110 i vijčani kontakt G sa središnjim indikatorom djelovanja za mikrosklopke tipa MK
Veličina NH2: Dostupna za nazivne struje od 200 A i 250 A.
Uključuje standardni indikator, vijčani kontakt S110, vijčani kontakt U110 i vijčani kontakt G sa središnjim indikatorom djelovanja za mikrosklopke tipa MK
Veličina NH3: Dostupna za nazivne struje od 160 A do 400 A.
Uključuje standardni indikator, vijčani kontakt S110, vijčani kontakt U110 i vijčani kontakt G sa središnjim indikatorom djelovanja za mikrosklopke tipa MK

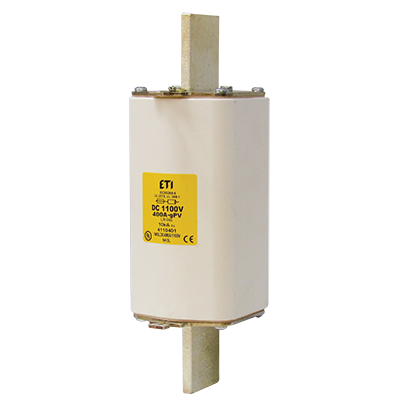

Serija 1100 V DC
Veličina NH1XL: Dostupna za nazivne struje od 63 A do 200 A.
Veličina NH2XL: Dostupna za nazivne struje od 200 A i 250 A
Veličina NH3L: Dostupna za nazivne struje od 315 A do 630 A (izvedbe od 500 A i 630 A nemaju certifikat UL).
Uključuje standardni indikator te izvedbe s vijčanim kontaktima S170 i U170
Mikrosklopku NVS5 moguće je montirati na sve rastalne uloške iz gornje tablice.
Serija 1500 V DC
Veličina NH 01XL: Dostupna za nazivne struje od 50 A do 160 A.
Uključuje standardni indikator te izvedbe s vijčanim kontaktima S150 i U150.
Veličina NH 1XL: Dostupna za nazivne struje od 50 A do 200 A.
Uključuje standardni indikator te izvedbe s vijčanim kontaktima S170 i U170
Mikrosklopku NVS5 moguće je montirati na sve rastalne uloške iz gornje tablice.
Veličina NH 2XL: Dostupna za nazivne struje od 200 A i 250 A.
Uključuje standardni indikator te izvedbe s vijčanim kontaktima S170 i U170
Mikrosklopku NVS5 moguće je montirati na sve rastalne uloške iz gornje tablice.
Veličina NH 3L: Dostupna za nazivne struje od 315 A do 630 A.
Uključuje standardni indikator te izvedbe s vijčanim kontaktima S170 i U170
Mikrosklopku NVS5 moguće je montirati na sve rastalne uloške iz gornje tablice.
Veličina NH 3L MS: Dostupna za nazivne struje od 315 A do 500 A.
Uključuje standardni indikator te izvedbe s vijčanim kontaktima S170 i U170.
Gubici snage: Gubici snage rastalnih uložaka navedeni su pri struji jednakoj 0,7 nazivne struje.
Jouleov integral: Za svaki su rastalni uložak navedene vrijednosti predlučnog i ukupnog Jouleova integrala, koje su važne za razumijevanje njihova djelovanja u uvjetima kvara.
Strujne karakteristike: Vremensko-strujne karakteristike dostupne su za pravilan odabir rastalnog uloška za određene primjene i krivulje zaštite za različite veličine.
Smanjenje nazivne struje ovisno o temperaturi: Temperatura okoline utječe na nazivnu struju rastalnog uloška. Za osiguravanje pravilnog rada pri različitim temperaturnim uvjetima mora se primijeniti faktor smanjenja nazivne struje.
Struja ograničenja: Struja ograničenja rastalnih uložaka navedena je za različite vremenske konstante i vrijednosti struje.
NH rastalni ulošci s karakteristikom gPV idealni su za velike solarne elektrane, komercijalne fotonaponske sustave i sustave za pohranu energije te pružaju ključnu zaštitu smanjenjem rizika od požara, kvara sustava i oštećenja opreme. Njihova izdržljivost i učinkovitost osiguravaju dulji životni vijek opreme, kraće vrijeme zastoja i usklađenost sa sigurnosnim propisima. Pouzdanom zaštitom od prekomjerne struje ovi rastalni ulošci pomažu održati neprekidnu proizvodnju električne energije i cjelovitost sustava u fotonaponskim instalacijama.
