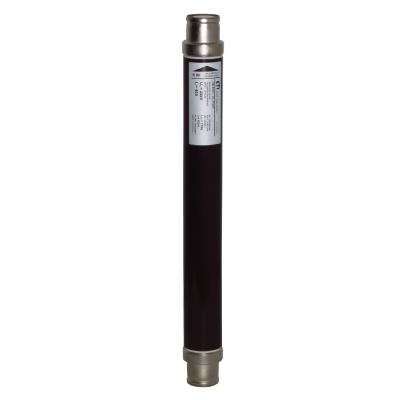

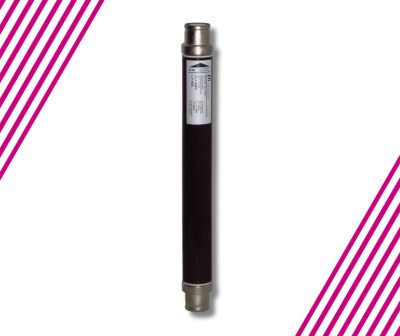

ETI visokonaponski strujnoograničavajući rastalni ulošci VVT TD3 namijenjeni su zaštiti uređaja u rasklopnim postrojenjima i druge opreme (distribucijskih transformatora, energetskih kondenzatora i srednjenaponskih motora) od toplinskih i dinamičkih učinaka kratkih spojeva i prekomjernih struja.
ETI visokonaponski rastalni ulošci dostupni su i u izvedbama posebno namijenjenima uporabi s transformatorima uronjenima u tekućinu. Ovi rastalni ulošci pružaju pouzdanu zaštitu transformatora od štetnih učinaka kratkih spojeva i prekomjernih struja.
Kao i svi ETI visokonaponski rastalni ulošci, ovi posebni modeli imaju sljedeće značajke:
Nizak porast temperature zbog malih gubitaka snage.
Niske minimalne prekidne struje.
Pouzdan sustav brtvljenja koji sprječava prodor vlage.
Niski sklopni prenaponi.
Rastalni ulošci namijenjeni transformatorima uronjenima u tekućinu imaju robusnu konstrukciju koja može izdržati zahtjevne uvjete ove primjene. Temeljito su ispitani kako bi se osigurali pouzdan rad i sigurnost u okruženjima ispunjenima tekućinom.
Svi modeli iz ove serije imaju udarnu iglu tipa VVT-D3 sa silom od 80 N i temperaturnim ograničivačem. Time se osigurava pouzdana zaštita u okruženjima ispunjenima tekućinom.
Visokonaponski strujnoograničavajući rastalni ulošci ključne su komponente električnih sustava namijenjene zaštiti opreme i održavanju sigurnosti rada. Posebno su konstruirani za brzo i učinkovito prekidanje struja kvara, ograničavajući količinu energije oslobođene tijekom kratkog spoja. Brzim prekidanjem strujnog kruga VN rastalni ulošci štite uređaje u rasklopnim postrojenjima i drugu opremu (distribucijske transformatore, energetske kondenzatore i srednjenaponske motore) od toplinskih i dinamičkih učinaka kratkih spojeva i prekomjernih struja. Vremensko-strujne karakteristike ovih visokonaponskih rastalnih uložaka u skladu su s normom IEC 60282-1, točkom 3.3.3 – osigurač za rezervnu zaštitu (Back-up fuse).
Strujnoograničavajući rastalni ulošci rade primjenom naprednih materijala i preciznih konstrukcijskih rješenja koja omogućuju brz odziv u slučaju prekomjerne struje. Sadržavaju rastalni element zatvoren u izolacijskom kućištu, koji se tali pri prekomjernoj struji i stvara električni luk koji se gotovo trenutačno gasi. Time se znatno smanjuje propuštena energija te ograničavaju toplinska i mehanička naprezanja okolnog sustava. Ovi rastalni ulošci idealni su za primjene u kojima velike struje kvara predstavljaju ozbiljan rizik.
Visokonaponski strujnoograničavajući rastalni ulošci široko se primjenjuju u elektroenergetici, industriji i sektoru obnovljivih izvora energije te predstavljaju pouzdano rješenje za zaštitu električne infrastrukture. Prikladni su za ugradnju u:
unutarnja i vanjska RMU rasklopna postrojenja (prstenaste rasklopne jedinice)
kućišta izolirana plinom SF6
posebne pogonske uvjete (koji se razlikuju od normalnih uvjeta opisanih u točki 4.1 norme IEC 60282-1).
Istražite namjensku stranicu proizvoda s potpunim tehničkim informacijama, varijantama proizvoda, preuzimanjima, certifikatima, priborom i pojedinostima o primjeni. Sve što vam je potrebno za odabir, specifikaciju i uporabu proizvoda dostupno je na jednom mjestu
