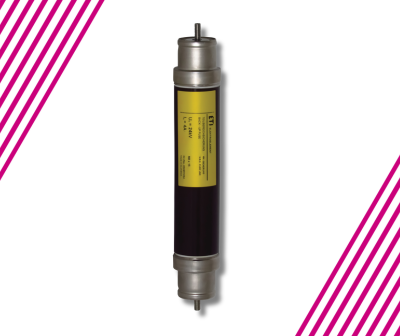

ETI visokonaponski strujnoograničavajući rastalni ulošci VVT TD3 namijenjeni su zaštiti uređaja u rasklopnim postrojenjima i druge opreme (distribucijskih transformatora, energetskih kondenzatora i srednjenaponskih motora) od toplinskih i dinamičkih učinaka kratkih spojeva i prekomjernih struja.
ETI visokonaponski rastalni ulošci konstruirani su tako da osiguravaju stabilne i pouzdane tehničke karakteristike. Ostakljena porculanska cijev (proizvedena u ETI-jevoj vlastitoj tvornici keramike) iznimno je otporna na mehanička i toplinska opterećenja. Galvanski zaštićene kontaktne kape izrađene od elektrolitičkog bakra prevučene su niklom (Ni), kositrom (Sn) ili, na zahtjev kupca, srebrom (Ag). Kape se prešanjem učvršćuju u utor cijevi. Nepropusnost ovog spoja osigurava posebna brtva otporna na starenje i visoke temperature. Konstrukcija i način proizvodnje rastalnih elemenata osiguravaju precizne tolerancije te stabilne vremensko-strujne karakteristike. Rastalni elementi namotani su na keramički nosač i električno zavareni na posebne bakrene trake. Unutrašnjost cijevi ispunjena je kvarcnim pijeskom točno određene granulacije i kemijskog sastava. Pijesak osigurava dobro i pouzdano gašenje električnog luka.
Važan element konstrukcije rastalnog uloška također je sustav udarne igle. Dio tog sustava čini element osjetljiv na temperaturu, koji reagira u slučaju porasta temperature rastalnog uloška zbog različitih uzroka. Sustav reagira tako da kratkotrajna preopterećenja ne uzrokuju nepotrebno prekidanje strujnog kruga. Tek kada se prekorače nedopuštene vrijednosti temperature, rastalni uložak preko udarne igle otvara sklopku. Zahvaljujući tim karakteristikama, ETI-jeva „termička” udarna igla prikladna je za zaštitu rastalnih uložaka ugrađenih u kućišta ili rasklopna postrojenja izolirana plinom SF6, koja zahtijevaju dodatnu zaštitu od nedopuštenih temperatura.
ETI SN/VN visokonaponski rastalni ulošci usklađeni su sa sljedećim normama i specifikacijama:
IEC 60282-1 „Strujnoograničavajući osigurači”, izdanje 8.0 iz 2020-04
DIN 43625 „Visokonaponski osigurači; nazivni napon od 3,6 do 36 kV; dimenzije rastalnih uložaka”
VDE 0670 T402, izmjenična rasklopna oprema za napone iznad 1 kV, „Odabir strujnoograničavajućih rastalnih uložaka za transformatorske strujne krugove”
IEC TR 62655 „Vodič za razumijevanje i primjenu visokonaponskih osigurača”
IEC 60644 „Specifikacija visokonaponskih rastalnih uložaka za primjenu u strujnim krugovima motora”
IEC 60549 „Visokonaponski osigurači za vanjsku zaštitu paralelnih kondenzatora”
KEMA certifikati tipskog ispitivanja prekidne sposobnosti
Izvješća o ispitivanju za izvedbe od 25 kV, 38,5 kV, 40,5 kV i 42 kV
Nazivni napon (Un): 10/24 kV
Nazivna struja: 2 A, 4 A
Dimenzija „e”: 235 mm (u skladu s normama DIN i IEC)
Promjer cijevi „d”: 54 mm
Obje izvedbe (2 i 4 A) konstruirane su za pouzdan rad i osiguravaju optimalnu zaštitu vaših naponskih transformatora u različitim visokonaponskim okruženjima.
Visokonaponski strujnoograničavajući rastalni ulošci ključne su komponente električnih sustava namijenjene zaštiti opreme i održavanju sigurnosti rada. Posebno su konstruirani za brzo i učinkovito prekidanje struja kvara, ograničavajući količinu energije oslobođene tijekom kratkog spoja. Brzim prekidanjem strujnog kruga VN rastalni ulošci štite uređaje u rasklopnim postrojenjima i drugu opremu (distribucijske transformatore, energetske kondenzatore i srednjenaponske motore) od toplinskih i dinamičkih učinaka kratkih spojeva i prekomjernih struja. Vremensko-strujne karakteristike ovih visokonaponskih rastalnih uložaka u skladu su s normom IEC 60282-1, točkom 3.3.3 – osigurač za rezervnu zaštitu (Back-up fuse).
Strujnoograničavajući rastalni ulošci rade primjenom naprednih materijala i preciznih konstrukcijskih rješenja koja omogućuju brz odziv u slučaju prekomjerne struje. Sadržavaju rastalni element zatvoren u izolacijskom kućištu, koji se tali pri prekomjernoj struji i stvara električni luk koji se gotovo trenutačno gasi. Time se znatno smanjuje propuštena energija te ograničavaju toplinska i mehanička naprezanja okolnog sustava. Ovi rastalni ulošci idealni su za primjene u kojima velike struje kvara predstavljaju ozbiljan rizik.
Visokonaponski strujnoograničavajući rastalni ulošci široko se primjenjuju u elektroenergetici, industriji i sektoru obnovljivih izvora energije te predstavljaju pouzdano rješenje za zaštitu električne infrastrukture. Prikladni su za ugradnju u:
unutarnja i vanjska RMU rasklopna postrojenja (prstenaste rasklopne jedinice)
kućišta izolirana plinom SF6
posebne pogonske uvjete (koji se razlikuju od normalnih uvjeta opisanih u točki 4.1 norme IEC 60282-1).
