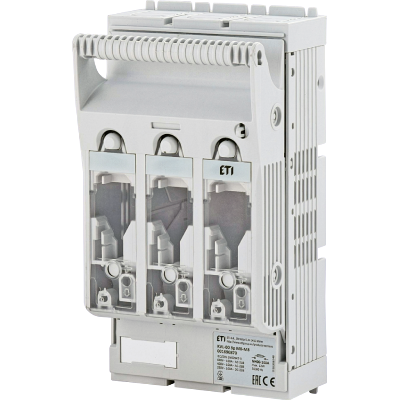

KVL horizontalni rastavljači s osiguračima posebno su konstruirani za montažu bez alata na sabirničke sustave od 60 mm.
All KVL disconnector sizes feature a uniform cover cutout, allowing them to be combined for a consistent aesthetic.
Can be adjusted to accommodate 5mm or 10mm thick busbars. Cable terminals can be easily modified to exit from either the bottom or top side.
Offers four different field supporting surfaces (32mm, 60mm, 70mm, 90mm) for flexible installation depth.
KVL horizontalni rastavljači s osiguračima posebno su konstruirani za montažu bez alata na sabirničke sustave od 60 mm.
Za montažu na sabirnicu nije potrebno bušenje.
Kompatibilni su s NV/NH rastalnim ulošcima veličina 000, 00, 1, 2 i 3.
KVL rastavljači dostupni su u 1-polnim i 3-polnim izvedbama.
Dostupne su četiri glavne veličine: veličina 00, veličina 1, veličina 2 i veličina 3.
KVL veličina 00: Nazivna radna struja (Ie) 160 A; ukupna širina: 106 mm.
KVL veličina 1: Nazivna radna struja (Ie) 250 A; ukupna širina: 184 mm.
KVL veličina 2: Nazivna radna struja (Ie) 400 A; ukupna širina: 210 mm.
KVL veličina 3: Nazivna radna struja (Ie) 630 A; ukupna širina: 250 mm.
Zaštitni pokrovi
• Preklopna zaštita: Osigurava zaštitu od dodira sabirničkog sustava s gornje strane za veličine KVL-00, KVL-1, KVL-2 i KVL-3.
• Pokrovi priključaka: Produživi su i imaju podesivi uvod kabela za 1-polne i 3-polne jedinice, a dostupni su u različitim duljinama i veličinama.
• Produžni pokrovi priključaka: Osiguravaju dodatnu zaštitu od dodira sabirničkog sustava s gornje strane, posebno za KVL-00.
• Nosači pokrova:
Za gornju i donju stranu KVL-00, podesivi na razine od 60 mm i 70 mm.
Bočni nosači pokrova za KVL-00 (podesivi za razine od 32 mm, 60 mm i 70 mm).
Bočni nosači pokrova za KVL-1, -2, -3 (podesivi za razine od 32 mm, 60 mm, 70 mm ili 90 mm).
Prilagodba montaže
Adapteri za podešavanje visine (HA KVL-00): Omogućuju prilagodbu jedinica KVL-00 na razinu ugradnje od 90 mm u različitim konfiguracijama (gore/dolje, desno/lijevo).
Nadzor i blokada
Indikatori položaja sklopke (MST KVL-x): Signaliziraju položaj sklopke i imaju 2 preklopna kontakta, AC250V, 10/3A (otporno/induktivno opterećenje).
Elektronička jedinica za nadzor osigurača (EFMU KVL-x 3p): Namijenjena za nadzor rastalnih uložaka s prihvatnim ušicama pod naponom.
Elektromehanička jedinica za nadzor osigurača (MPFMU KVL-x 3p): Također namijenjena za nadzor rastalnih uložaka s prihvatnim ušicama pod naponom.
Mehanički nadzornici osigurača (MFM KVL-x): Upotrebljavaju se zajedno s ETI rastalnim ulošcima koji imaju udarnu iglu.
Naprava za zaključavanje (LP KVL-00123): Omogućuje zaključavanje lokotom maksimalnog promjera 6 mm.
Blokada kontaktnog pokrova (IC KVL-00123): Blokada kontaktnog pokrova kojom se može rukovati samo alatom.
Opcije priključaka
Stezaljke s kopčom (SP KVLx): Za bakrene vodiče od 1,5 – 70 mm² Cu do 11x21 mm² Cu za plosnate trake.
Prizmatične stezaljke (SP KVLx P1, P2)
Okvirne stezaljke (SP KVL-x V): Namijenjene za Al/Cu vodiče presjeka 35 – 300 mm².
Priključni blokovi za više vodiča (MTB KVL00): Omogućuju priključivanje više vodiča, npr. 2x25/1x16/M8 ili 4x10/M8.
Ostali pribor
Kompleti za povezivanje (CK KVL-00): Upotrebljavaju se za izradu 2-polnih ili 4-polnih rastavljača od pojedinačnih jedinica.

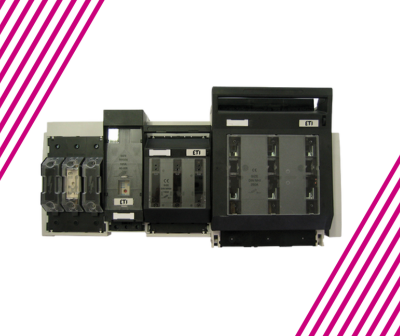

BUSBAR sabirnički sustav od 60 mm namijenjen je učinkovitoj distribuciji električne energije.
Zahvaljujući standardiziranim dimenzijama omogućuje kraće vrijeme ugradnje i manje ožičenja.
Sustav omogućuje bržu montažu i povezivanje električnih komponenti.
Omogućuje veću gustoću komponenti po jedinici površine, čime se štede vrijeme i prostor za ugradnju.
Sve komponente montiraju se izravno na sabirnice, koje služe kao konstrukcijska potpora i električni spojevi.
Ova konstrukcija doprinosi boljoj preglednosti i kompaktnosti unutar električnih ormara.
