Motorski prekidači

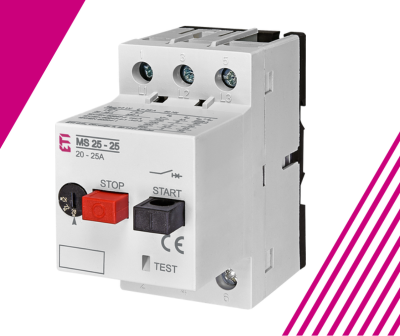

• Raspon struje: 0,4 A do 52 A, za širok raspon veličina motora.
• Toplinska zaštita od preopterećenja: Podesivi toplinski okidači za zaštitu od preopterećenja ("a okidači") omogućuju precizno podešavanje nazivne struje motora koji se štiti.
• Magnetska zaštita od kratkog spoja: Fiksno podešeni trenutačni kratkospojni okidači ("n okidači"), postavljeni na 12 puta nazivnu struju, osiguravaju pouzdanu zaštitu od kratkog spoja i nesmetano pokretanje motora.
• Kombinacije pokretača bez osigurača: Mogu se kombinirati s kontaktorima za izradu kombinacija pokretača bez osigurača.
• Širok raspon radne temperature: Prikladni za uporabu u različitim klimatskim uvjetima, s dopuštenim temperaturama okoline od -20°C do +55°C pri punoj nazivnoj struji.

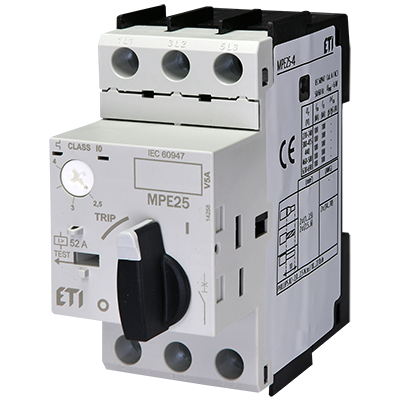

• Raspon struje: 0,16 A do 80 A, pokrivajući širi raspon primjena motora.
• Fiksni kratkospojni okidač: Omogućuje fiksni kratkospojni okidač postavljen na 13 puta nazivnu struju (Iu) za dosljednu zaštitu.
• Osjetljivost na ispad faze: U skladu s IEC/EN 60947-4-1, osiguravajući zaštitu od ispada faze.
• Temperaturna kompenzacija: Osigurava pouzdane karakteristike okidanja pri različitim temperaturama okoline.
• Mogućnost uporabe kao glavnog prekidača: Može se koristiti kao glavni prekidač za dodatnu praktičnost i funkcionalnost.
• Visoka prekidna moć: Modeli MPE25 do 10A pri 400/415V samostalno su zaštićeni, dok modeli iznad 10A imaju prekidnu moć od 50kA pri 400/415V. Modeli MPE80 pružaju prekidnu moć od 60kA pri 380V.
• Svestrane mogućnosti montaže: Dostupni s različitim priborom kao što su rotacijske ručice za spajanje s vratima, izolacijska kućišta, kućišta za ugradbenu montažu i utične stopice za fleksibilnu ugradnju.

Motori su sastavni dio brojnih industrijskih i komercijalnih primjena, pokrećući strojeve, pumpe, ventilatore i drugo. Podložni su različitim električnim kvarovima koji mogu dovesti do oštećenja, zastoja i skupih popravaka. MPCB-ovi imaju ključnu ulogu u smanjenju tih rizika, štiteći motore od:

• Preopterećenja: Nastaju kada je motor tijekom duljeg razdoblja izložen struji koja premašuje njegov nazivni kapacitet. Preopterećenja mogu uzrokovati pregrijavanje, oštećenje izolacije i izgaranje motora.
• Kratkih spojeva: Nastaju kada se u strujnom krugu stvori put niskog otpora, što rezultira naglim porastom struje. Kratki spojevi mogu uzrokovati ozbiljna oštećenja motora, ožičenja i drugih komponenti.
• Ispada faze: Nastaju kada se izgubi jedna ili više faza napajanja. To može uzrokovati neuravnotežene struje u motoru, što dovodi do pregrijavanja i mogućeg oštećenja.

MPCB-ovi integriraju dva osnovna mehanizma zaštite:

• Toplinska zaštita od preopterećenja: Ovaj mehanizam štiti od preopterećenja pomoću bimetalne trake koja se zagrijava kao odgovor na prekomjernu struju. Kako se traka zagrijava, savija se i na kraju uzrokuje okidanje prekidača te prekida protok struje prema motoru. Vrijeme okidanja obrnuto je proporcionalno struji, osiguravajući brže okidanje pri većim nadstrujama.
• Magnetska zaštita od kratkog spoja: Ovaj mehanizam pruža trenutačnu zaštitu od kratkih spojeva. Kada dođe do kratkog spoja, nagli porast struje stvara snažno magnetsko polje koje aktivira mehanizam okidanja prekidača, trenutačno prekidajući struju kvara.

MPCB-ovi su dostupni u različitim vrstama i konfiguracijama, prilagođenima specifičnim primjenama i zahtjevima motora:

• Ručni pokretači motora: Ovi osnovni MPCB-ovi omogućuju ručno ON/OFF upravljanje i toplinsku zaštitu od preopterećenja. Obično se koriste za manje motore i jednostavne primjene.
• Automatski pokretači motora: Ovi MPCB-ovi pružaju automatsko upravljanje i zaštitu, uključujući kontaktore za uključivanje i isključivanje motora. Često uključuju značajke kao što su daljinsko upravljanje, zaštita od preopterećenja i zaštita od kratkog spoja.
• Kombinirani pokretači motora: Ove integrirane jedinice kombiniraju MPCB i kontaktor u jednom kućištu, pružajući kompaktno i praktično rješenje za upravljanje i zaštitu motora.

Odabir odgovarajućeg MPCB-a uključuje razmatranje nekoliko ključnih čimbenika:

• Struja motora pri punom opterećenju (FLA): To je struja koju motor povlači pri svojoj nazivnoj izlaznoj snazi. Nazivna struja MPCB-a trebala bi biti jednaka ili neznatno veća od FLA motora kako bi se osigurala odgovarajuća zaštita od preopterećenja.
• Struja pokretanja motora: Motori tijekom pokretanja povlače znatno veću struju nego tijekom normalnog rada. MPCB mora moći podnijeti ovu uklopnu struju bez okidanja.
• Nazivni napon: Nazivni napon MPCB-a trebao bi odgovarati naponu napajanja motora.
• Nazivna struja kratkog spoja: Ova vrijednost označava maksimalnu struju kratkog spoja koju MPCB može sigurno prekinuti.
• Vrsta motora: Različite vrste motora imaju različite karakteristike pokretanja i zahtjeve zaštite. Na primjer, jednofazni motori mogu zahtijevati drugačiju vrstu MPCB-a od trofaznih motora.
