MCB je vrsta sklopke koja se automatski aktivira i isključuje strujni krug ako otkrije abnormalne električne uvjete, kao što je prekomjerni protok struje. Za razliku od tradicionalnih osigurača koji se rastale i nakon kvara ih je potrebno zamijeniti, MCB-ovi se mogu ponovno uključiti, što ih čini praktičnijim i ekonomičnijim rješenjem za kontinuiranu zaštitu.

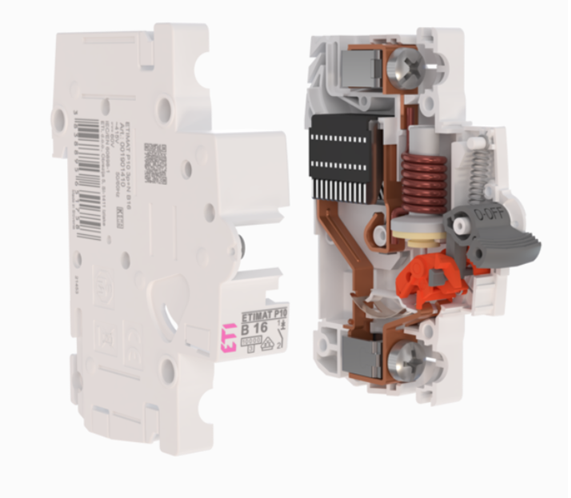

Jedinstvena termomagnetska okidna jedinica s integriranim toplinskim okidačem sprječava neovlaštene izmjene i propadanje materijala, osiguravajući pouzdano okidanje pri preopterećenju.
Smanjena disipacija snage i velika električna izdržljivost (20.000 radnih ciklusa). Rad u DC strujnim krugovima do 60 V DC/polu.
Svaki proizvod ima QR kod koji vodi na web-stranicu sa svim relevantnim informacijama.
ETI nudi nekoliko serija minijaturnih prekidača, od kojih je svaka dizajnirana za specifične potrebe primjene:

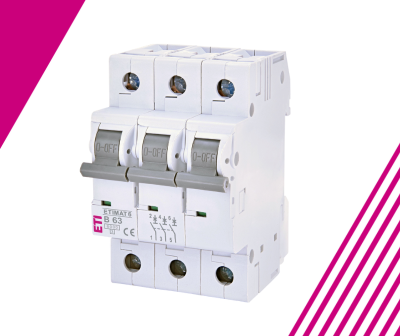

Serija minijaturnih prekidača ETIMAT 6 pruža pouzdanu zaštitu s naglaskom na sigurnost korisnika i jednostavnost ugradnje.
Tehnički podaci (općenito):
Serija ETIMAT 6 dostupna je u 1P, 1P+N, 2P, 3P i 3P+N izvedbama.
Serija ETIMAT 1N nudi kompaktno rješenje sa zaštićenim faznim polom i sklopivim neutralnim polom unutar jednog kućišta.
Ključne prednosti:
Tehnički podaci (općenito):
Za specifične kodne brojeve prema nazivnoj struji i karakteristici okidanja pogledajte katalog.
Serija ETIMAT P predstavlja novu generaciju minijaturnih prekidača, nudeći poboljšane značajke i performanse. Ova serija uključuje modele ETIMAT P6 i ETIMAT P10.
Tehnički podaci (općenito - ETIMAT P6):
Serija ETIMAT P6 dostupna je u 1P, 1P+N, 2P, 3P i 3P+N izvedbama.
Tehnički podaci (općenito - ETIMAT P10):
Serija ETIMAT P10 dostupna je u 1P, 1P+N, 2P, 3P i 3P+N izvedbama. Posebno, 3-polne + N izvedbe ETIMAT P10 prikladne su za uporabu kao 4-polni prekidači.
ETIMAT P10 Reset izvedba:
ETIMAT P10 Reset izvedba nudi posebnu značajku kod koje položaj ručice jasno pokazuje razlog okidanja.
Položaj "Trip" (srednji): Označava okidanje zbog prekomjerne struje.
Položaj "Off" (najniži): Označava ručno isključivanje.
To sprječava pogreške korisnika i pojašnjava je li isključenje sustava bilo namjerno ili zbog kvara. Tehnički podaci za seriju ETIMAT P10 Reset u velikoj su mjeri jednaki onima standardnog ETIMAT P10, uz dostupnost u B i C karakteristikama za 1P, 1P+N, 2P, 3P i 3P+N izvedbe. Za specifične kodne brojeve pogledajte katalog.
Serija ETIMAT P10-DC posebno je dizajnirana za zaštitu vodiča u električnim strujnim krugovima istosmjerne struje.
Ključne značajke:
Tehnički podaci (općenito):
Serija ETIMAT P10-DC dostupna je u 1-polnim i 2-polnim izvedbama. Imajte na umu da se dva 1-polna MCB-a ne mogu koristiti umjesto jednog 2-polnog MCB-a u DC primjenama.
Serija ETIMAT 10 namijenjena je primjenama s višim strujama u rasponu od 80 do 125A.
Ključne značajke:
Tehnički podaci (općenito):
Serija ETIMAT 10 (80-125A) dostupna je u 1-polnim, 2-polnim, 3-polnim, 3-polnim + N i 4-polnim izvedbama.
MCB je vrsta sklopke koja se automatski aktivira i isključuje strujni krug ako otkrije abnormalne električne uvjete, kao što je prekomjerni protok struje. Za razliku od tradicionalnih osigurača koji se rastale i nakon kvara ih je potrebno zamijeniti, MCB-ovi se mogu ponovno uključiti, što ih čini praktičnijim i ekonomičnijim rješenjem za kontinuiranu zaštitu.
Kako radi minijaturni prekidač?
MCB-ovi koriste dva glavna mehanizma za otkrivanje i reagiranje na kvarove:
Odabir odgovarajuće vrste MCB-a ključan je kako bi odgovarao prirodi električnog sustava i specifičnim vrstama opterećenja. MCB-ovi se razvrstavaju prema svojim karakteristikama okidanja ili krivuljama okidanja, koje definiraju raspon struje pri kojem će prekidač okinuti.
Tip B:
Tip C:
Tip D:
Tip K:
Tip Z:
Strujni kapacitet
MCB-ovi su dostupni u različitim nazivnim strujama, obično u rasponu od 0,5 do 125 ampera. Nazivna struja označava maksimalnu struju koju MCB može podnijeti u normalnim radnim uvjetima bez okidanja. Važno je uskladiti nazivnu struju MCB-a s normalnim opterećenjem strujnog kruga kako bi se osigurala pouzdana zaštita uz izbjegavanje čestih, nepotrebnih okidanja.
Specifikacije napona:
Ovi uređaji dizajnirani su za određene naponske razine, obično 120-240V za stambene primjene i do 415V za industrijsku uporabu.
Prekidna moć minijaturnog prekidača (MCB) ključna je specifikacija koja definira maksimalnu struju kvara koju MCB može sigurno prekinuti bez oštećenja. Ova vrijednost pokazuje sposobnost MCB-a da podnese iznenadne poraste struje (struje kvara) koji se pojavljuju tijekom kratkih spojeva ili ozbiljnih preopterećenja.
U stambenim ili lakim komercijalnim primjenama MCB-ovi obično imaju prekidnu moć od 6 kA do 10 kA, što je dovoljno za strujne krugove s nižim razinama struje kvara. Industrijske primjene, gdje struje kvara mogu biti mnogo veće, mogu zahtijevati MCB-ove s prekidnom moći od 15 kA do 25 kA ili više.
Minijaturni prekidači proizvedeni u skladu s međunarodnim sigurnosnim normama IEC/EN 60898 i IEC/EN 60947-2.
Odabir odgovarajućeg MCB-a ključan je za osiguravanje sigurnosti i učinkovitosti sustava. Slijedite ove smjernice za odabir odgovarajućeg MCB-a:
Istražite namjensku stranicu proizvoda s potpunim tehničkim informacijama, varijantama proizvoda, preuzimanjima, certifikatima, priborom i pojedinostima o primjeni. Sve što vam je potrebno za odabir, specifikaciju i uporabu proizvoda dostupno je na jednom mjestu
Posjetite stranicu proizvoda
