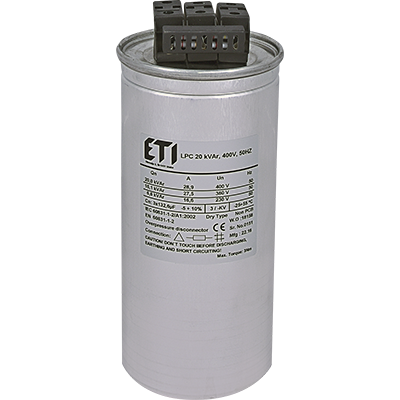

Kondezatori

Serija LPC-DW ima konstrukciju s dvostrukim namotom i unutarnjim spojem u trokut, zajedno s dodatnim sigurnosnim značajkama.

• Trostruka sigurnost: isključivanje pri prekomjernom tlaku, unutarnji osigurači i patentirani sustav DWCAP.
• Posebno kompaktne dimenzije: kompaktan dizajn prikladan za različite instalacije.
• Dostupne nazivne snage: dostupno od 7,5 kVAr do 40 kVAr za sustave od 400V i 440V.

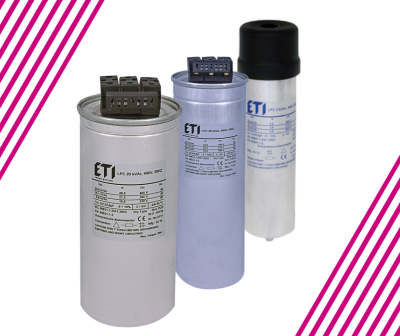

Serija LPC dostupna je u različitim nazivnim vrijednostima, s različitim dimenzijama i vrstama priključaka. U nastavku je sažetak ključnih kategorija:

• Kondenzatori od 1 do 5 kVAr:
  • Koriste dvostruke FASTON priključke.
• Kondenzatori od 10 do 50 kVAr:
  • Koriste vijčane priključke.

Pri rukovanju kondenzatorom potrebno je pridržavati se određenih sigurnosnih mjera. Nakon što se kondenzator odspoji od izvora napajanja, ostaje nabijen naponom napajanja. Ako se ploče kratko spoje i dodirnu, može doći do opasne nezgode zbog naglog pražnjenja kondenzatora. Prema EN 60831-1/2, trofazni kondenzatori moraju biti opremljeni otpornicima za pražnjenje koji mogu smanjiti napon na najviše 75 V unutar 3 minute.

ETI-jevi LPC kondenzatori opremljeni su ugrađenim otpornicima za pražnjenje koji smanjuju napon za manje od 2 minute, čime premašuju sigurnosne zahtjeve norme. Za kraće vrijeme pražnjenja mogu se koristiti dodatni otpornici za pražnjenje zajedno s pomoćnim NC kontaktima na kontaktoru za kondenzatore, čime se omogućuje potpuno pražnjenje za manje od 5 sekundi. Preporučuje se da vrijeme ponovnog uključenja na PFC regulatoru ne bude kraće od 120 sekundi, osim kada se koriste dodatni otpornici za pražnjenje.

• Paralelno povezivanje: paralelno povezivanje dvaju ili više kondenzatora preko istih priključaka nije dopušteno.
• Radna snaga kondenzatora: radna snaga kondenzatora ovisi o radnom naponu.
• Pojedinačna kompenzacija faktora snage: kondenzatori se mogu koristiti za pojedinačnu kompenzaciju faktora snage niskonaponskih motora.
