Horizontal type fuse disconnectors NH

Serija KVL dostupna je u četiri veličine: veličina 00, veličina 1, veličina 2 i veličina 3. Mogu se koristiti s NV/NH rastalnim ulošcima 000, 00, 1, 2 i 3. Ukupna širina i veličina sustava za svaku veličinu su sljedeće:

• Veličina 00: ukupna širina 106 mm i veličina sustava 195 mm
• Veličina 1: ukupna širina 184 mm i veličina sustava 300 mm
• Veličina 2: ukupna širina 210 mm i veličina sustava 300 mm
• Veličina 3: ukupna širina 250 mm i veličina sustava 300 mm

Serija HVL EK dizajnirana je za montažu na montažnu ploču, DIN šine i sustav sabirnica od 60 mm. Ova serija dostupna je u 1-polnim, 3-polnim i 4-polnim izvedbama. HVL EK 000 namijenjen je za NH rastalne uloške s nožastim kontaktima veličine 000 (00C), dok se HVL EK 00 može koristiti s veličinama 00 i 000 (00C).

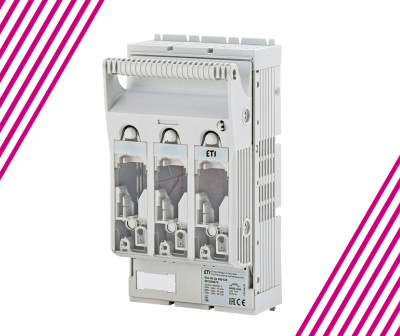

HVL EK horizontalni rastavljači s osiguračima su niskonaponski uređaji koji omogućuju sklapanje strujnih krugova ovisno o naponu i kategorijama uporabe. Glavna namjena je ugradnja NH osigurača veličine 000 i 00 te zaštita opreme od štetnih učinaka kratkog spoja i preopterećenja. Ako su umjesto NH osigurača ugrađeni NH separatori, HVL EK omogućuje funkciju odvajanja i ispunjava sve regulatorne zahtjeve u otvorenom položaju.

Ova serija uključuje nekoliko izvedbi:

• HVL EK 000: Ovaj tip spreman je za montažu na montažnu ploču ili na montažnu šinu od 35 mm bez pribora.
• HVL-B EK 000: Ova izvedba spremna je za montažu na sustav sabirnica od 60 mm, debljine 5-10 mm.
• HVL-P EK 000: Ovaj tip spreman je za montažu na montažnu ploču ili na montažnu šinu od 35 mm bez pribora i isporučuje se s dodatnim zaštitnim pokrovom priključaka na donjoj strani.
• HVL EK 00: Ovaj tip spreman je za montažu na montažnu ploču.
• HVL-P EK 00: Ova izvedba spremna je za montažu na montažnu ploču i isporučuje se bez dodatnog zaštitnog pokrova priključaka.
