Držači cilindričnih DC rastalnih uložaka ključne su komponente električnih sustava, namijenjene sigurnom prihvatu i povezivanju cilindričnih rastalnih uložaka. Ovi uređaji osiguravaju siguran i pouzdan rad pružajući stabilan spoj između rastalnog uloška i istosmjernog strujnog kruga. Neophodni su za zaštitu električne opreme od prekomjernih struja u primjenama kao što su fotonaponski sustavi, industrijski istosmjerni sustavi i sustavi za pohranu energije.
The fuseholders provide a secure and reliable connection for the fuse-link, ensuring proper electrical contact and minimizing the risk of arcing or overheating.
ETI fuseholders meet relevant international safety standards, including IEC 60947-1, IEC 60947-3, UL 4248-1, and UL 4248-19, guaranteeing compliance and safe operation.
Many ETI fuseholders offer the possibility of sealing in both the ON and OFF positions, enhancing safety and preventing unauthorized tampering.
ETI nudi raznolik asortiman držača osigurača za različite veličine rastalnih uložaka, nazivne struje, naponske razine i zahtjeve primjene. U nastavku je pregled glavnih serija:
EFH 10 DC, EFH 14 DC, EFH 22 DC: Ovi držači osigurača namijenjeni su primjenama do 1000 V DC i podržavaju različite veličine rastalnih uložaka, uključujući CH 10x38, CH 14x51 i CH 22x58.
Dostupni su u 1-polnim, 2-polnim i 2-polnim+N+S konfiguracijama.
Značajke uključuju povećanu prihvatnu površinu za lakše otvaranje, sigurnu zamjenu rastalnih uložaka i mogućnost plombiranja.

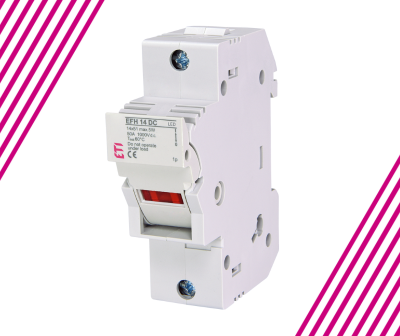

Izvedba EFH L: Uključuje ugrađenu LED diodu koja treperi nakon djelovanja rastalnog uloška.
U skladu su s normama IEC i UL.
EFH 10/14x85 DC: Posebno je namijenjen fotonaponskim primjenama do 1500 V DC.
Prihvaća rastalne uloške CH 10x85 i CH 10/14x85.
Dostupan je u izvedbama s LED indikacijom i bez nje.
Kompaktna izvedba širine 1¼ standardnog modula.
Ima posrebrene kontakte i mogućnost plombiranja.

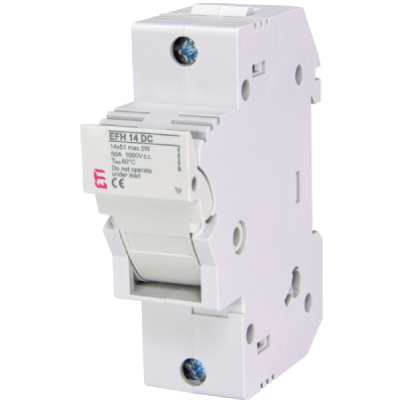

EFH 10 DC i EFH 14 DC: Ovi držači osigurača, prethodno navedeni za opće DC primjene, prikladni su i za zaštitu baterija kada se upotrebljavaju s cilindričnim rastalnim ulošcima s karakteristikom gBat.
Pomoćna sklopka (PS EFD)
Pomoćna sklopka PS EFD namijenjena je montaži s držačima osigurača EFH 14 i EFH 22.
Signalizira djelovanje rastalnih uložaka CH14 ili CH22 kada su opremljeni udarnom iglom.
Sklopka je široka 9 mm, a ostale dimenzije odgovaraju serijama EFH 14 i EFH 22.
Pomoćna sklopka dostupna je s jednim uklopnim i jednim isklopnim kontaktom.
Spojni kompleti
Spojni kompleti dostupni su za 2-polne i 3-polne sklopove.
Jedan komplet dovoljan je za sastavljanje 50 kompleta držača osigurača.
Stezni kontakti za CH rastalne uloške
Stezni kontakti dostupni su za rastalne uloške CH10 i CH14.
Ovi stezni kontakti dostupni su u različitim dimenzijama.
Za svaku vrstu steznog kontakta naveden je odgovarajući kod.
Sabirnice
Sabirnice su dostupne u različitim presjecima i duljinama za različite modele držača osigurača.
Sabirnice presjeka 10 mm², 1-polne, duljine 54 modula, namijenjene su uporabi s EFH10 DC.
Sabirnice presjeka 16 mm², 1-polne, duljine 54 modula, namijenjene su uporabi s EFH10 DC.
Sabirnice presjeka 16 mm², 1-polne, duljine 36 modula, namijenjene su uporabi s EFH14 DC.
Sabirnice presjeka 35 mm², 1-polne, duljine 46 modula, namijenjene su uporabi s EFH 10/14x85 DC te imaju debljinu od 22 mm, nazivni napon od 1500 V DC i nazivnu struju od 125 A.
Ovisno o mjestu napajanja, ove sabirnice podržavaju različite nazivne struje: 125 A pri napajanju na početku ili kraju te 200 A pri napajanju na sredini sabirnice.
Za sabirnice presjeka 35 mm² potrebni su završni pokrovi (Z-50/1F/28).
Razmakni moduli
Razmakni moduli (P730) upotrebljavaju se za stvaranje razmaka između držača osigurača.
Ovi se moduli mogu upotrebljavati za održavanje pravilnog razmaka tijekom montaže.
DC držači osigurača široko se upotrebljavaju u solarnim instalacijama, baterijskim sustavima za pohranu energije i industrijskim istosmjernim strujnim krugovima. Pružaju veću sigurnost, učinkovitu zamjenu rastalnih uložaka i dugotrajnu izdržljivost, osiguravajući pouzdanu zaštitu strujnih krugova u zahtjevnim okruženjima. Održavanjem sigurnih i stabilnih spojeva ovi držači osigurača pridonose učinkovitosti sustava, smanjuju vrijeme zastoja i omogućuju usklađenost sa sigurnosnim normama u ključnim istosmjernim primjenama.
