Baterijski rastalni ulošci ključne su komponente namijenjene zaštiti baterijskih sustava za pohranu energije od kratkih spojeva i prekomjernih struja. Ovi su rastalni ulošci posebno konstruirani kako bi zadovoljili jedinstvene zahtjeve baterijskih sustava te osigurali sigurnost i pouzdanost ovih sve važnijih rješenja za pohranu energije. Baterijski rastalni ulošci ključni su za sprječavanje oštećenja baterija i priključene opreme u slučaju kvara.
ETI battery fuse links comply with IEC 60269-7 standards. They are also UL-recognized components.
These fuse links are designed for long service life, with maintenance-free operation and low self-discharge.
They feature a fast characteristic in the time range of 5 seconds.
ETI offers NH gBat fuse-links in various voltage ratings: 80V d.c., 440V d.c., 550V d.c., 700V d.c., 800V d.c., and 1000V d.c.. There are also 1500V d.c. options.
These fuse links can be mounted in any orientation.

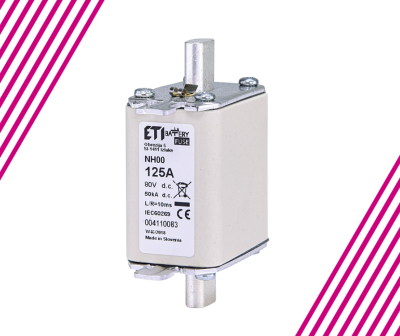

ETI serija NH baterijskih rastalnih uložaka
ETI nudi asortiman NH baterijskih rastalnih uložaka namijenjenih različitim baterijskim sustavima za pohranu energije. Ove rastalne uloške odlikuju mali gubici snage i brze vremensko-strujne karakteristike, čime se osigurava poboljšana zaštita baterijskih ćelija od pregrijavanja u slučaju kratkog spoja.
Detaljne specifikacije NH baterijskih rastalnih uložaka
ETI NH baterijski rastalni ulošci dostupni su u različitim veličinama (00C, 00, 1C, 1 itd.) i s različitim specifikacijama. U nastavku je sažetak njihovih ključnih parametara:
Opće specifikacije:
Prekidna sposobnost: Visoka prekidna sposobnost prikladna za zaštitu baterija.
Vremensko-strujne karakteristike: Rastalni ulošci imaju strmu karakteristiku koja osigurava brzo prekidanje struja kratkog spoja (unutar 5 sekundi).
Gubici snage: Mali gubici snage pri nazivnoj struji i pri struji jednakoj 0,7 nazivne struje.
Predlučni Jouleov integral: Ova je vrijednost navedena za svaku vrstu rastalnog uloška i označava količinu energije koju rastalni element može podnijeti prije početka taljenja.
Ukupni Jouleov integral: Ova vrijednost označava ukupnu količinu energije koju rastalni uložak može podnijeti prije prekidanja strujnog kruga.
Podaci o pojedinim serijama:
NH00C i NH00: Ove su veličine dostupne za primjene pri 80 V DC.
NH1C i NH1: Ove su veličine dostupne za primjene pri 440 V DC.
NH00: Dostupan za primjene pri 550 V DC.
NH1, NH2 i NH3: Dostupni su za primjene pri 550 V, 700 V i 800 V DC, uz posebnu izvedbu 3L za 800 V DC.
NH gBat XL: Namijenjen primjenama pri 1500 V DC.
Dodatne informacije:
Odabir rastalnog uloška: Radna točka mora biti na odgovarajućoj udaljenosti ispod krivulje, a točka kratkog spoja mora biti iznad područja tolerancije krivulje.
Gubici snage: Pri odabiru osiguračkog rastavljača moraju se uzeti u obzir gubici snage rastalnog uloška. Gubici snage pri maksimalnoj radnoj struji (Pd(IB)) mogu se izračunati formulom: Pd(IB) = (IB/In)² × Pd(In).
Paralelno povezivanje: Radi povećanja nazivne struje rastalni ulošci mogu se povezati paralelno, ali pritom vrijede posebna pravila. Rastalni ulošci moraju biti iste vrste, veličine i nazivne vrijednosti, a ukupna nazivna struja niža je od zbroja nazivnih struja pojedinačnih rastalnih uložaka.
Utjecaj temperature: Temperatura okoline utječe na nazivnu struju te se mora primijeniti faktor smanjenja nazivne struje ovisno o temperaturi.
Indikatori: Neki rastalni ulošci opremljeni su standardnim indikatorom i indikatorom s udarnom iglom.
Ovi rastalni ulošci prikladni su za primjene s održavanjem napunjenosti (float) ili cikličkim radom.
Istražite namjensku stranicu proizvoda s potpunim tehničkim informacijama, varijantama proizvoda, preuzimanjima, certifikatima, priborom i pojedinostima o primjeni. Sve što vam je potrebno za odabir, specifikaciju i uporabu proizvoda dostupno je na jednom mjestu
