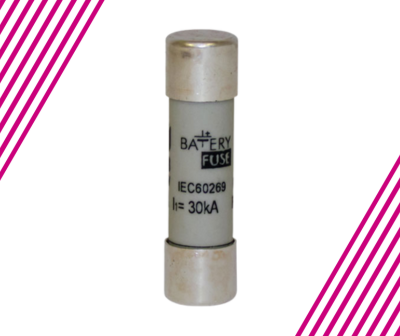

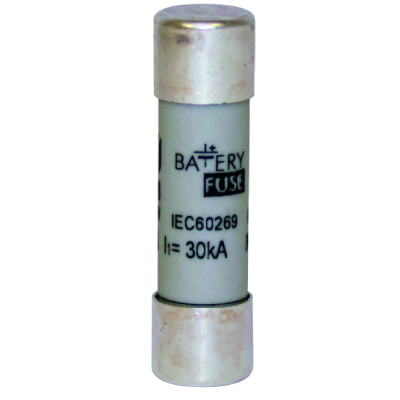

Battery fuse links CH

Cilindrični rastalni ulošci s karakteristikom gBat posebno su konstruirani za zahtjevne primjene zaštite baterija. Ovi rastalni ulošci pružaju ključnu zaštitu baterijskih sustava od kratkih spojeva i prekomjernih struja te osiguravaju pouzdan i siguran rad.

Ključne karakteristike:

• Nazivni naponi: 550 V DC i 800 V DC

• Prekidna sposobnost: 30 kA DC

• Veličine: 10 × 38 i 14 × 51

Dostupne nazivne struje:

• Dostupne nazivne struje razlikuju se ovisno o naponu i veličini rastalnog uloška.

Dodatne značajke:

• Kompatibilnost s osiguračkim rastavljačima: ETI Battery rastalni ulošci namijenjeni su uporabi s osiguračkim rastavljačima EFH 10 DC i EFH 14 DC.

• Podaci o gubicima snage: Vrijednosti gubitaka snage prikazane su pri 0,7 × In i 1 × In, što omogućuje pravilan odabir za određene primjene.

ETI cilindrični rastalni ulošci s karakteristikom gBat prikladni su za širok raspon baterijskih primjena, uključujući:

• Sustave za pohranu energije u baterijama

• UPS sustave

• E-mobilnost

Kriteriji odabira:

Pri odabiru rastalnog uloška za zaštitu baterija potrebno je uzeti u obzir čimbenike kao što su:

• Radna struja (IB): Određuje se prema specifikaciji baterijskog sustava za pohranu energije i izračunava na temelju djelatne snage i krajnjeg napona pražnjenja.

• Točka kratkog spoja (IK): Dobiva se iz tehničkih podataka proizvođača baterije i normi IEC 896.

• Radna točka (tE/IB): Predstavlja maksimalnu radnu struju i vrijeme autonomije baterijskog sustava za pohranu energije.

• Gubici snage (Pd): Moraju se uzeti u obzir pri odabiru osiguračkog rastavljača kako bi se osigurala kompatibilnost.
