Analizatori mreže

Mrežni analizator END20LRS ističe se visokom točnošću mjerenja, lako čitljivim LCD zaslonom s pozadinskim osvjetljenjem i atraktivnom cijenom s obzirom na sveobuhvatan raspon mjernih funkcija. Savršen je alat za kontrolu i nadzor parametara kvalitete energije i potrošnje energije u različitim industrijama, javnim komunalnim sustavima i zgradama javnih službi.

Ključne značajke END20LRS:

• Dizajniran za nadzor električnih parametara i kvalitete u trofaznim ili jednofaznim niskonaponskim i visokonaponskim mrežama.
• Omogućuje precizna mjerenja različitih električnih veličina i nudi širok raspon opcija konfiguracije parametara prikaza.
• Mogućnost izravnog priključivanja ili priključivanja preko strujnih i naponskih transformatora.
• Koristi Modbus protokol i impulsni izlaz za jednostavan prijenos podataka do brojila električne energije.
• Visoka klasa točnosti za pouzdana mjerenja.
• Opremljen jednim relejnim izlazom za signalizaciju alarma i jednim impulsnim izlazom.
• Ima programabilni izlazni relej za poboljšanu funkcionalnost i prilagodbu.
• Omogućuje mjerenje snage W-WH-VA-VAR-VARH, pružajući detaljan uvid u potrošnju energije.
• Uključuje funkciju mjerenja maksimalne potrošnje za svaku fazu, olakšavajući nadzor i analizu opterećenja.
• Stupanj zaštite IP65 na prednjoj ploči za robusnu zaštitu od utjecaja okoline.

Brojila END25RSA i END25ETHA dizajnirana su za mjerenje ključnih električnih parametara u trofaznim 4-žilnim, trofaznim 3-žilnim i jednofaznim 2-žilnim mrežama. Omogućuju mjerenje djelatne, jalove i prividne energije, snage i drugih ključnih parametara, što ih čini svestranim alatima za analizu elektroenergetskih sustava.

Ključne značajke:

• Mjerenje 85 parametara, uključujući THD i harmonike do 31. reda za napon i struju, omogućujući detaljnu analizu kvalitete električne energije.
• Potpuno konfigurabilan LCD zaslon s mogućnošću programiranja 28 neovisnih zaslona za prilagođeni prikaz podataka.
• Dva opcionalna izlaza za model END25RSA, konfigurabilna kao impulsni izlaz za mjerenje energije, granični izlaz i funkcija vremenskog releja.
• END25ETHA ima RTC (sat stvarnog vremena) za precizno vremensko označavanje mjerenja.
• END25ETHA uključuje 8MB Flash memorije za sveobuhvatno arhiviranje mjerenja, omogućujući analizu povijesnih podataka.
• Mogućnosti zapisivanja podataka u END25ETHA, uključujući zapisivanje događaja, vremenski temeljeno zapisivanje i zapisivanje profila opterećenja.
• LCD zaslon s pozadinskim osvjetljenjem za jasnu vidljivost u različitim uvjetima osvjetljenja.
• Daljinski pristup izmjerenim parametrima putem RS-485 (Modbus RTU) ili Ethernet sučelja (Modbus TCP/IP), omogućujući praktičan daljinski nadzor.
• Svi uređaji mogu se konfigurirati i nadzirati pomoću besplatnog econ softvera na računalu.

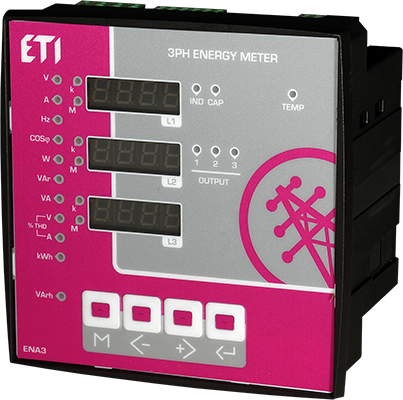

Mrežni analizatori ENA3 i ENA3D trofazni su analizatori dizajnirani za mjerenje električnih parametara različitih opterećenja u industrijskim okruženjima. Ovi instrumenti mjere napon, struju, faktor snage (cos φ), snagu (W, VAr, VA), pojedinačno i ukupno harmonijsko izobličenje V-I, radne sate i temperaturu okoline, pružajući sveobuhvatan uvid u rad elektroenergetskog sustava.

Ključne značajke:

• Dostupne su dvije izvedbe: ENA3 za montažu na vrata i ENA3D za montažu na DIN šinu, što pruža fleksibilnost u mogućnostima ugradnje.
• Integrirani zaslon prikazuje parametre za svaku fazu zasebno, omogućujući detaljnu analizu pojedinih faza.
• Tri neovisna programabilna beskontaktna izlazna releja, omogućujući prilagođene konfiguracije alarma i integraciju sustava.
• Programabilni alarmi za podnapon/prenapon, nadstruju, frekvenciju, nizak faktor snage (cos φ) i ukupno harmonijsko izobličenje (THD), povećavajući sigurnost i pouzdanost sustava.
• Mjeri faktor snage cos φ za induktivna i kapacitivna opterećenja (četiri kvadranta), pružajući sveobuhvatnu analizu faktora snage.
• Mjeri trofazni napon i struju za detaljan nadzor elektroenergetskog sustava.
• Omogućuje mjerenje snage za W, WH, VA, VAR i VARH, pružajući uvid u različite komponente snage.
• Mjeri pojedinačno i ukupno harmonijsko izobličenje (THD) napona i struje, omogućujući prepoznavanje i ublažavanje problema s kvalitetom električne energije.
• Bilježi radne sate radi praćenja uporabe sustava i planiranja održavanja.
• Mjeri temperaturu okoline radi nadzora okolišnih uvjeta i analize mogućeg utjecaja.
• Serijsko sučelje: TTL s RJ11 priključkom za komunikaciju.
• Podržava vlasnički i MODBUS RTU protokol za fleksibilnu integraciju sustava.

Mrežni analizator ENA33LCD dizajniran je za precizan nadzor ključnih električnih parametara u trofaznim ili jednofaznim mrežama. Precizno mjeri kontinuirani napon i struju u skladu s normom EN 61000-4-30, što ga čini prikladnim za zahtjevne primjene koje zahtijevaju visoku točnost mjerenja.

Ključne značajke:

• Omogućuje nadzor TN, TT i IT (virtualni N) trofaznih mreža, osiguravajući kompatibilnost s različitim sustavima uzemljenja.
• Ima tri naponska i tri strujna ulaza za sveobuhvatan nadzor elektroenergetskog sustava.
• Izračunava struju neutralnog vodiča, pružajući uvid u protok struje kroz neutralni vodič i moguće neravnoteže.
• Visoka kontinuirana frekvencija uzorkovanja od 6,4 kHz omogućuje bilježenje brzih prijelaznih pojava i preciznu analizu kvalitete električne energije.
• Mjeri THD U i THD I, pružajući uvid u razine harmonijskog izobličenja napona i struje.
• Mjeri neparne harmonike napona i struje do 19. reda za L1, L2 i L3, omogućujući detaljnu analizu harmonika.
• Izračunava faktor snage (L1) i cosφ (L1, L2, L3) za procjenu faktora snage.
• Mjeri P+/-, Q+/- i S (L1, L2, L3, ∑) za sveobuhvatnu analizu snage.
• Mjeri E djelatnu +/- , E jalovu L +/- i E jalovu C +/- , pružajući uvid u različite komponente energije.
• U skladu s normom EN 61000-4-30 za pouzdana i precizna mjerenja kvalitete električne energije.
• Mjeri međufazni napon od 0 do 520 VAC, pokrivajući širok raspon naponskih razina.
• Memorija za pohranu maksimalnih i minimalnih prosječnih vrijednosti, olakšavajući analizu trendova i prepoznavanje događaja.
• Memorija za bilježenje posljednjih 20 prekida napona napajanja, što pomaže u analizi kvalitete električne energije i dokumentiranju događaja.
• Sat stvarnog vremena sa superkondenzatorskim rezervnim napajanjem za precizno vremensko označavanje mjerenja.
• RS485 komunikacijsko sučelje s Modbus RTU protokolom za jednostavnu integraciju sustava i daljinski nadzor.
